Deye Home Battery Installation Praktisk guide: Vanliga fel och lösningar för SE-F16 och RW-F16

Deye Home Battery Installation Praktisk guide: Vanliga fel och lösningar för SE-F16 och RW-F16

1. Introduktion

I BBC-teknikrapporter avbildas energilagringssystem för hemmet ofta som energioberoende "hemkraftverk" - solpaneler på taket genererar elektricitet under dagen, batterier levererar ström på natten eller regniga dagar, för att ta itu med elpriser i toppdalen, nätfluktuationer och till och med extremt väder. Men installationen i den verkliga världen är långt ifrån "plug-and-play". Deye (Deye, ett professionellt varumärke för energilagring och växelriktare)s lågspänningslitiumbatterier SE-F16 och RW-F16 (båda 16kWh LiFePO₄, 51,2V nominellt), när de paras ihop med SUN-10K-SG05LP3-EU-SM2 (10kW spänning trefasiga), även om de ofta är konstruerade för att vara tillförlitliga i lågfas, även om spänningen är utställande. avvikelser i faktiska ledningar, kommunikation och parallellkoppling. Den här artikeln, baserad på Deye officiella manualer, användarforum (som DIY Solar Forum) och riktiga installationsfall, analyserar fyra typiska problem och deras lösningar för att hjälpa vanliga husägare eller installatörer att undvika fallgropar. Data kommer från de senaste produktspecifikationerna för 2025-2026, och faktisk prestanda påverkas av temperatur, SOC, etc.

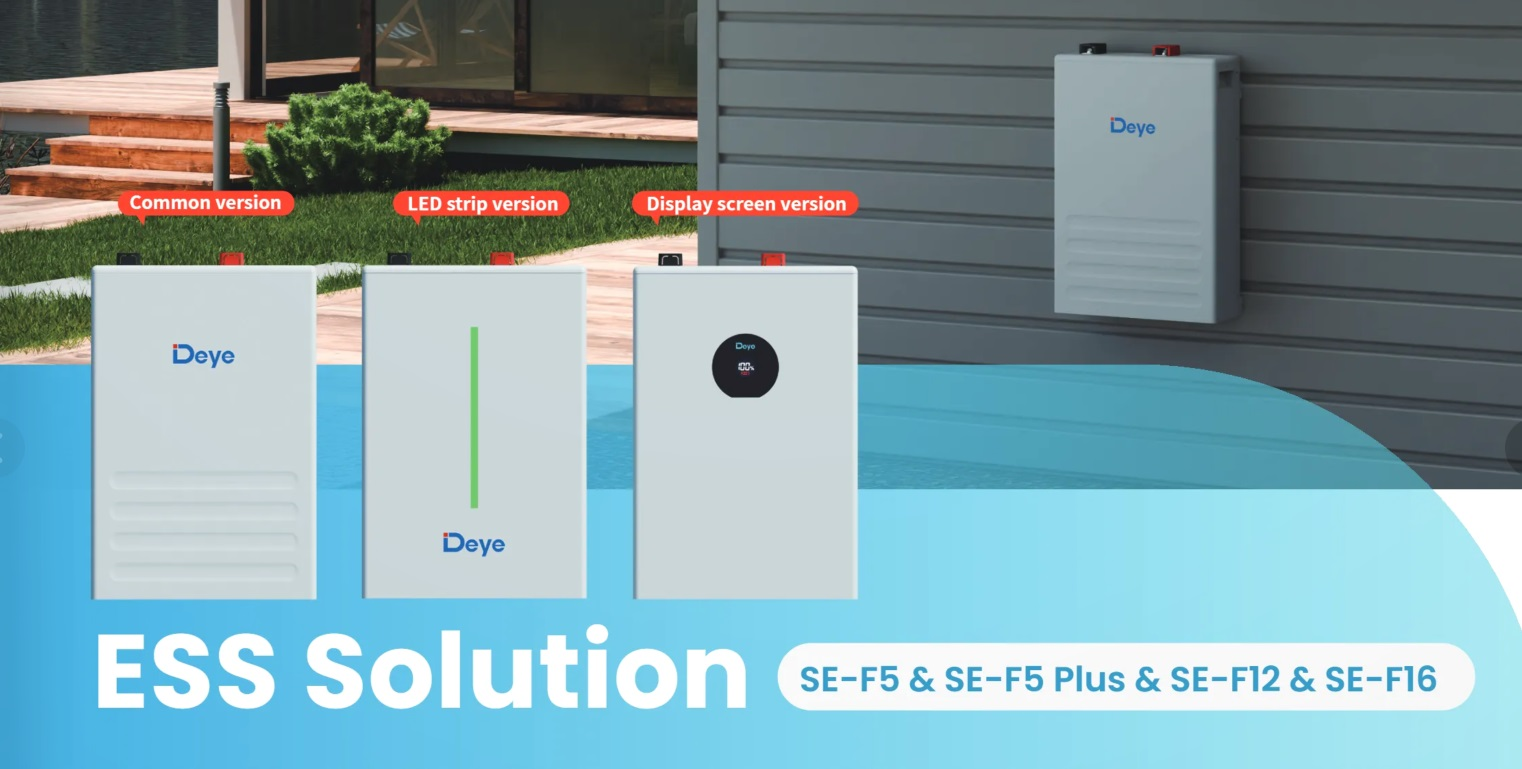

Figur 1. Officiella bilder av Deye SE-F16-serien

2.1 Fall ett: BMS-kommunikationsfel — "Batteriet svarar inte", systemet stängs av direkt

Den vanligaste smärtpunkten: växelriktaren visar "comm./F01-F64" eller batteri-LCD rapporterar "W31 Batterikommunikationsvarning (PCS-kommunikation misslyckas)." En tysk trefasig hushållsägare installerade en SUN-10K-SG05LP3-EU-SM2 två RW-F16-enheter; efter påslagning larmades växelriktaren upprepade gånger, batteriets SOC visades inte och laddningen/urladdningen misslyckades helt. Orsaksanalys: Deye-batterier har ett inbyggt BMS (Battery Management System) som kommunicerar med växelriktaren via CAN 2.0 (RJ45-port). Vanliga orsaker inkluderar:

• Kommunikationskabeln är inte utrustad med ferritring som krävs (för långdistansledningar rekommenderas att linda 4 varv för att förhindra störningar).
• Felaktig ledningsföljd (CAN-H/L omvänd).
• Felaktig startsekvens (batteriservicebrytaren ska slås PÅ först, sedan BMS-omkopplaren och slutligen växelriktaren).
• Växelriktarens "Li-BMS"-läge är inte inställt på Deye native protocol (eller felaktigt valt Pylontech eller annat tredjepartsprotokoll).
• RW-F16 är den klassiska modellen; även om SE-F16 stöder auto-nätverk, kan inbyggd programvara fortfarande utlösa "Master address repeat" .

Praktiska lösningar:

1. Efter avstängning, använd den ursprungliga CAT5E-kommunikationskabeln för att återansluta batteriets "PCS"-port till växelriktarens BMS CAN-port.
2. När kommunikationskabeln är lång eller det finns starka elektromagnetiska störningar på plats måste en ferritring installeras och lindas ordentligt.
3. Innan parallellkoppling, ladda alla batterier till 100 % SOC för att minska spänningsskillnaden och undvika cirkulerande ström.
4. Gå in i växelriktarens "Battery Setup" och ställ in "Li-BMS"-protokollet till Deye native protocol (vanligtvis automatiskt igenkänd, eller välj 00-läge).
5. Standard påslagssekvens: batteriservicebrytare PÅ → BMS-omkopplare PÅ → inverterstart.
6. Om det fortfarande är onormalt, kontrollera BMS-loggen via Deye-appen eller övervakningsplattformen; endast Deye originalväxelriktare stöder online uppgradering av batterifirmware, växelriktare från tredje part kan inte utföra denna operation.

Ägarfeedback: Efter att ha följt dessa steg återgick systemet till det normala inom 10 minuter och SOC-data synkroniserades i realtid. Handboken säger tydligt: ​​för PCS-kommunikationslarm, diagnostisera först via övervakningsprogramvara och kör inte systemet med fel.

2.2 Fall två: Parallell batteriobalans – en "full", en annan "svältande"

Vanligt vid expansion med flera batterier: efter att ha parallellkopplat två SE-F16-enheter fortsätter den ena att ladda medan den andra SOC stannar på 60 %, vilket resulterar i slöseri med total kapacitet och till och med utlöser "Cellspänning över skillnad". En polsk villaägare (4 RW-F16 10kW växelriktare) hittade ojämn urladdningsström efter parallellkoppling, med larm under toppbelastning. Orsaksanalys:

• RW-F16 kräver IN→OUT daisy-chain-anslutning; SE-F16 stöder auto-nätverk utan DIP-switchar, men felaktig kommunikationskabelsekvens eller adresskonflikt kan fortfarande orsaka nätverksfel.
• Batteri SOC inkonsekvent före parallellkoppling (manuellt kräver strikt alla batterier laddade till 100 % innan parallellkoppling).
• Nätkabelns tvärsnitt är för litet eller anslutningsmomentet är otillräckligt (rekommenderad 2/0 AWG, standardvridmoment 24,5Nm).
• Växelriktarens maximala laddnings-/urladdningsström är inte konfigurerad enligt total batterikapacitet: SUN-10K-SG05LP3-EU-SM2 maximal laddnings-/urladdningsström 240A, enkel RW-F16 kontinuerlig urladdningsström 160A.

Praktiska lösningar:

1. Innan du går parallellt, ladda varje batteri helt till 100 % SOC separat och låt dem stå i 24 timmar för att säkerställa spänningskonsistens.
2. Kommunikationskablar måste vara strikt anslutna i IN→OUT daisy-chain; en enda enhet stöder upp till 32 parallella enheter, med total kapacitet upp till 512kWh.
3. SE-F16 kräver ingen DIP-omkopplarinställning; RW-F16 parallellt läge: Läge 1 för ≤15kW växelriktare, läge 2 för >15kW växelriktare.
4. Aktivera parallellläge i växelriktaren "Batteriinställningar", ställ in den totala kapaciteten och maximal laddnings-/urladdningsström korrekt; enkel RW-F16 kontinuerlig ström rekommenderas att begränsas till inom 160A för att förhindra överhettning (inbyggd 125A strömbrytare ger extra skydd).
5. Övervaka individuell battericellsspänning och temperaturskillnad i realtid via Deye molnplattform eller app; kontrollera omedelbart kablar och anslutningar om spänningsskillnaden överstiger 0,5V.

Resultat: Efter reparation uppnådde ägaren balanserad batteriladdning/urladdning och jämn strömfördelning, vilket ökade systemets egenförbrukning med 30 %. Handboken varnar uttryckligen: i parallellt läge, om ett enda batteris kontinuerliga ström överskrider gränsen, kan det orsaka överhettning eller till och med säkerhetsrisker

.

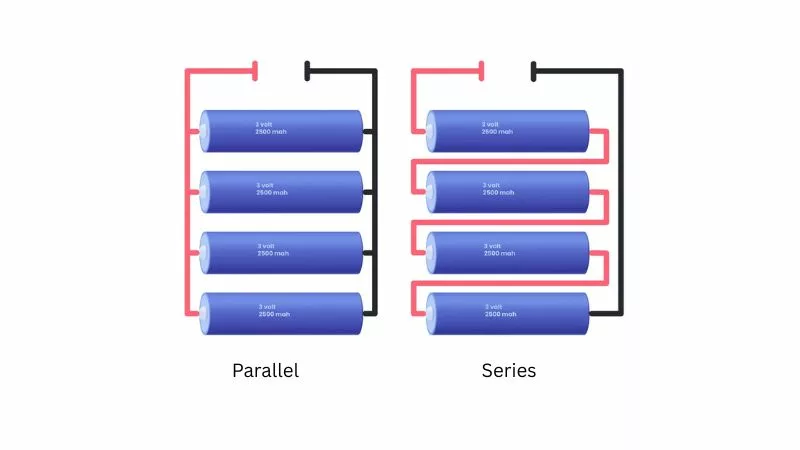

Figur 2. Schematiskt diagram över batteriparallell vs. seriekopplingsprincip

2.3 Fall tre: Jordning och DC-fel — F22/F56-larm, säkerhetsrisk

Efter installation av SUN-10K-SG05LP3-EU-SM2, rapporteras F22 (möjlig jordning eller onormal likströmsanslutning) eller F56 (likströmsbussspänning för låg) ofta. En fransk installatör stötte på enstaka "offline"-problem vid väggmontering av RW-F16; växelriktaren visade onormalt låg batterispänning (verklig batterispänning 51V normal). Orsaksanalys:

• Jordanslutning otillförlitlig (växelriktarhölje och batteri måste vara korrekt anslutna till PE-skyddsjord).
• DC positivt/negativt kabelmoment inte upp till standard (24,5Nm), eller omvänd polaritet (kan direkt skada växelriktaren).
• RW-F16 har inbyggd 125A dubbelpolig brytare, SE-F16 kontinuerlig urladdningskapacitet upp till 230A; när omgivningstemperaturen är under 0 ℃, förhindrar batteriets BMS laddning och utlöser skydd.
• CT-strömtransformator installerad i fel riktning (i nollexportläge måste pilen peka mot lastsidan).

Praktiska lösningar:

1. Innan installation, kontrollera att alla DC-kablar uppfyller vridmomentkraven, särskilj strikt positiva och negativa poler och vänd dem aldrig.
2. Växelriktarhöljet och batterihöljet måste vara tillförlitligt jordade till samma PE-punkt för att bilda potentialutjämning.
3. Kontrollera omriktarens "System Alarms"-logg; F22 orsakas mestadels av lösa anslutningar — dra åt igen för att lösa.
4. Anslut temperatursensorn till rätt port; undvik att felaktigt ställa in bly-syra batteriläge.
5. Kläm fast CT-strömtransformatorn på motsvarande faslinje med pilen som pekar mot lasten; trefassystemet måste helt täcka L1/L2/L3.

Efter reparation eliminerades larm och systemets UPS sömlösa kopplingsfunktion fungerade normalt. BBC-relaterade rapporter har påpekat att dålig jordning är en av de mest dolda säkerhetsriskerna i hemenergilagringssystem.

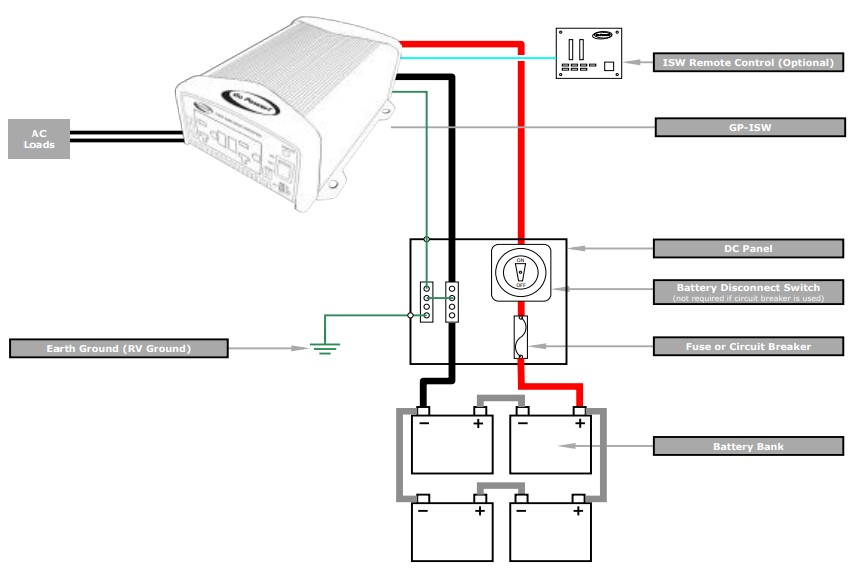

Figur 3. Komplett schematiskt diagram över växelriktarens DC-sidas ledningar och jordning (PE/Earth Ground)

2.4 Fall fyra: Time-of-Use (TOU) laddnings-/urladdningsfel och laddnings övre gränslås

När växelriktaren är inställd med peak-valley elpris tidsperioder, kan batteriet inte laddas enligt schemat eller bara laddas upp till maximalt 80 %. En nederländsk användare som parade SE-F16 fann att under nattliga prisperioder fanns det ingen laddning, medan dagtid onormalt visade "batteriurladdning." Orsaksanalys:

• Alternativet "Aktivera batteri" har av misstag aktiverats (denna funktion är endast för batteriåterställning med låg SOC; den måste inaktiveras under normal drift).
• BMS-kommunikationen är instabil, så växelriktaren kan inte få riktiga SOC-data.
• RW-F16/SE-F16-batterifirmware stöder endast uppgradering på Deye-växelriktare; blandning med tredjepartsenheter som Victron orsakar lätt onormal energiflödesvisning.

Praktiska lösningar:

1. I växelriktaren "Battery Setup" avaktiverar du funktionen "Aktivera batteri".
2. Aktivera "Grid Charge" och korrekt ställ in TOU-toppdalsperioder (t.ex. natt 00:00-06:00 dalprisdebitering).
3. Uteslut först BMS-kommunikationsproblem (se fall ett).
4. Vid blandning med växelriktare från tredje part, byt till manuellt spänningsläge eller kontakta Deye för att bekräfta protokollkompatibilitet.

Efter att användaren tillämpat fixen följde systemet strikt toppdalsstrategin och elkostnaderna minskade avsevärt.

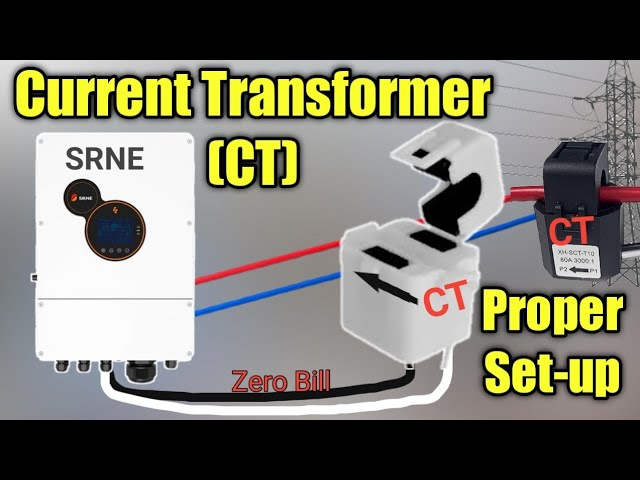

Figur 4. Korrekt installationsschema för CT-strömtransformator

3. Guide till att undvika fallgrop: Professionell installation är fortfarande viktig

Deye SE-F16 (kompakt struktur, hög strömutgång, högre skyddsklass) och RW-F16 (inbyggd strömbrytare, klassisk väggmonterad installation) är båda mogna bostadsprodukter, med livslängd på 6000 cykel och över 90 % tur och retur effektivitet. Installationsprofessionellitet krävs dock högt: den måste utföras av professionell personal, strikt följa manualens specificerade vridmomentstandarder, driftstemperaturområde (laddning 0-55 ℃) och kommunikationsspecifikationer. De flesta installationsfel härrör från icke-standardiserade operationer - kabelval som inte uppfyller kraven, kaotisk startsekvens eller misslyckande med att utföra balansering innan parallellkoppling. Praktiska rekommendationer:

• Fullständig simulering av hela systemet och felsökning före installation.
• Kontrollera regelbundet firmwareversion och driftloggar via Deye-appen.
• Även om europeisk lagerleverans är effektiv, rekommenderas det fortfarande att välja lokala certifierade installatörer.
• Vid extremt väder, fokusera på att övervaka batteritemperaturen för att undvika frekventa utlösare av BMS-skydd.

Energilagringsteknik, som beskrivs i BBC-rapporter, går från professionella scenarier till vanliga hushåll. Men för att verkligen uppnå hushållens energioberoende är standardiserad drift under installationsfasen ofta viktigare än själva produkten. När du stöter på fel, konsultera först Deye officiella felreferenstabell eller kontakta officiell teknisk support. Efter korrekt felsökning kan denna batteriserie fungera stabilt i mer än 10 år och bli en pålitlig reservenhet för grön energi för hemmet.
