Deye SG06LP1 vs SG05LP1: Jämförelse av enfas hybridväxelriktare

Vad gör SG06LP1-serien annorlunda

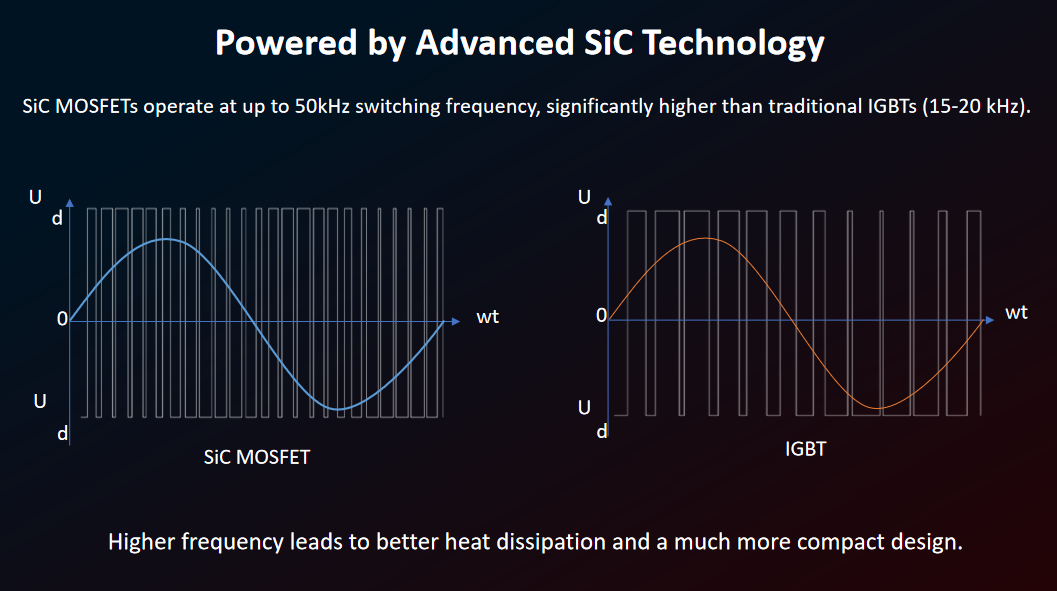

En enfas hybridväxelriktares storlek brukade dikteras av hur mycket värme dess switchkomponenter kunde avge. Deyes SG06LP1-serie ändrar den ekvationen genom att ersätta traditionella IGBT med kiselkarbid (SiC) MOSFETs, som växlar vid upp till 50 kHz jämfört med de 15-20 kHz som är typiska för IGBT-baserade konstruktioner.

Högre omkopplingsfrekvens innebär att växelriktarens interna filtreringskomponenter - induktorer, kondensatorer - kan krympa avsevärt samtidigt som de formar en ren utgångsvågform. Mindre värme som genereras per cykel minskar också storleken på kylflänsen som behövs för att hålla enheten sval.

Det praktiska resultatet visas direkt på specifikationsbladet: enfas lågspänningshybridsolväxelriktare byggd på denna SiC-plattform uppnår ungefär 0,6 % högre effektivitet samtidigt som vikten minskar med så mycket som 42 % på jämförbara effektklasser.

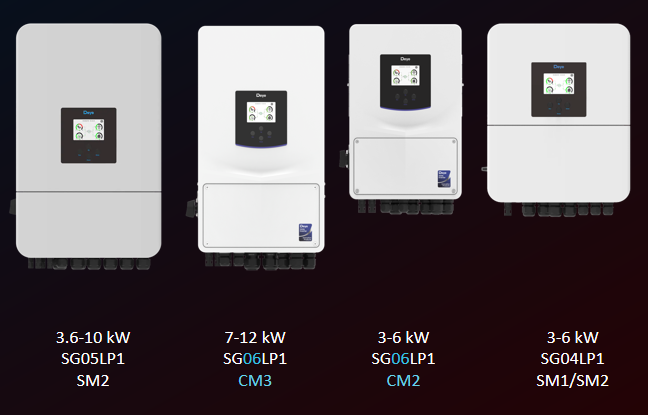

Hela lineupen i ett ögonkast

SG06LP1-serien är uppdelad i två kraftband. 3-6kW-modellerna (SG06LP1-CM2) riktar sig till mindre bostadsinstallationer, medan 7-12kW-modellerna (SG06LP1-CM3) täcker större hem eller lätta kommersiella belastningar. Båda sitter vid sidan av den tidigare SG05LP1-serien, som fortfarande är tillgänglig över 3,6-10kW, och SG04LP1-serien på 3-6kW ingångsnivå.

Namnkonventionen är viktig här. CM2 och CM3 betecknar de nya SiC-baserade styrkorten, medan SM1/SM2 markerar den äldre IGBT-plattformen som fortfarande säljs under märkena SG04LP1 och SG05LP1. Att veta vilket suffix du tittar på talar om för dig vilken generation av intern elektronik du faktiskt köper.

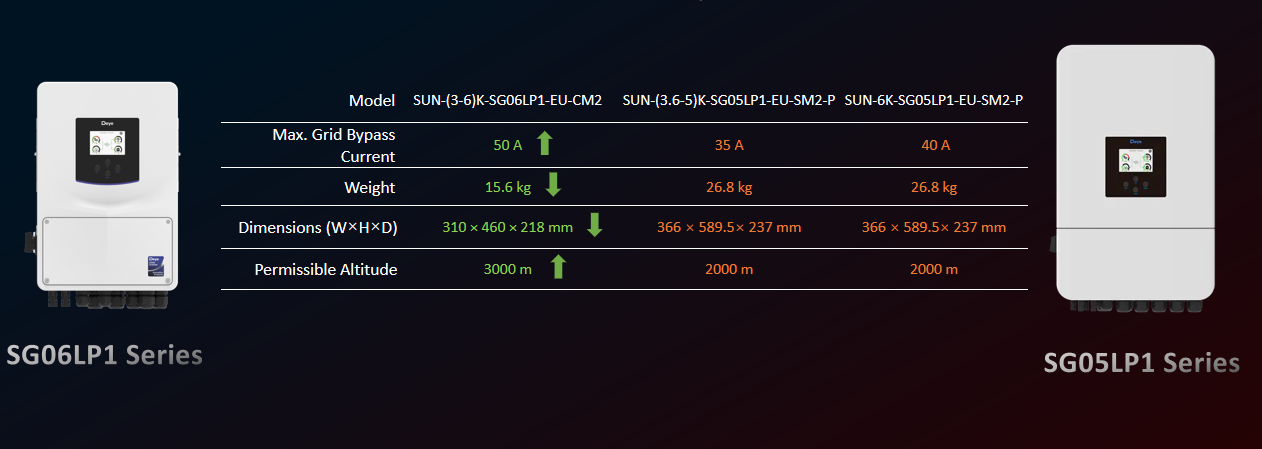

3-6kW modeller: SG06LP1-CM2 vs SG05LP1-SM2

På ingångsnivån är generationsklyftan störst i fysiskt fotavtryck. SUN-(3-6)K-SG06LP1-EU-CM2 väger 15,6 kg , mot 26,8 kg för båda SG05LP1-SM2-P-varianterna — en skillnad på över 11 kg på enheter som gör samma jobb.

Måtten följer samma mönster: 310×460×218 mm för CM2 jämfört med 366×589,5×237 mm för SM2-P-modellerna. Det är ett betydligt mindre fotavtryck för väggmonterade installationer där utrymmet i skåp eller grovkök är trångt.

Två andra siffror skiljer dessa modeller bortom storlek. Max nätbypassström på CM2 når 50A, före 35A (3,6-5K variant) och 40A (6K variant) på SM2-P-enheterna – relevant för installationer som förväntar sig högre nätgenomsläppsbelastningar. Tillåten höjd klättrar också från 2000m till 3000m , vilket är viktigt för bergs- eller höghöjdsplatser där reduktion blir en verklig designbegränsning.

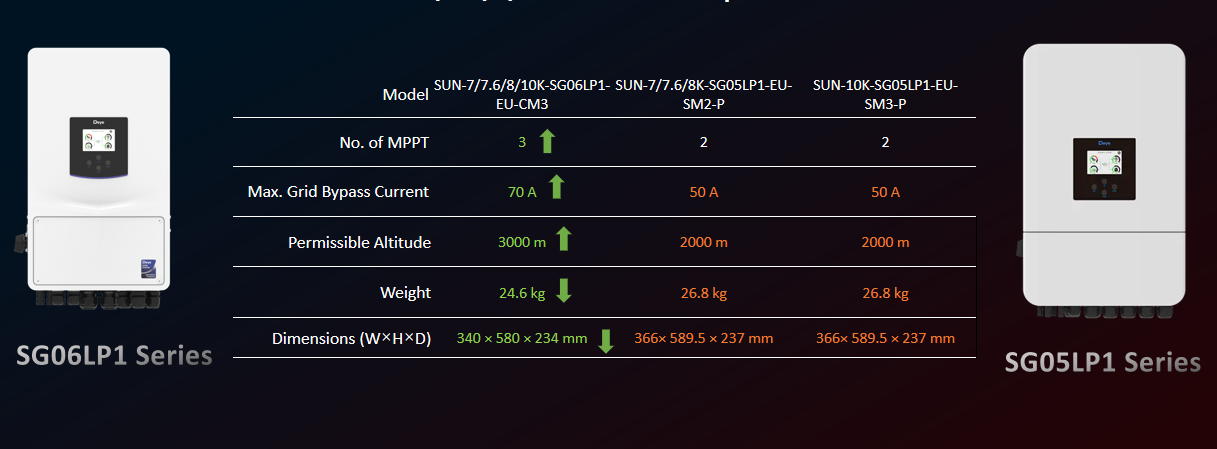

7-12kW modeller: SG06LP1-CM3 vs SG05LP1-SM2/SM3

Skalar upp till 7-12kW-nivån, lägger SG06LP1-CM3-linjen till en kapacitet som SG05LP1 inte erbjuder i det här intervallet: en tredje MPP-tracker. Där SUN-(7-8)K-SG05LP1-EU-SM2-P och SUN-10K-SG05LP1-EU-SM3-P båda kör 2 MPPT, kör CM3 3 , vilket öppnar upp för mer flexibla strängkonfigurationer för arrayer uppdelade över flera takplan eller orienteringar.

Bypassström ser samma generationshopp som ses på den lägre nivån: 70A på CM3 kontra 50A på båda SG05LP1-varianterna. Vikten sjunker från 26,8 kg till 24,6 kg, och fotavtrycket krymper från 366×589,5×237 mm till 340×580×234 mm. Tillåten höjd stiger igen till 3 000 m, vilket motsvarar förbättringen på de mindre kraftfulla CM2-modellerna.

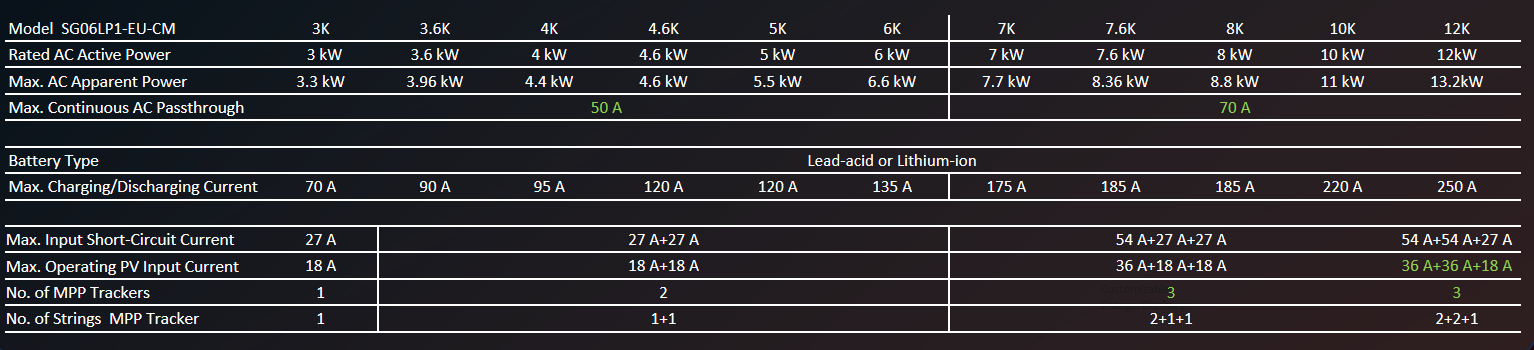

Referenstabell för fullständig specifikation

Utöver rubrikjämförelserna sträcker sig hela SG06LP1-EU-CM-sortimentet över tio effektklasser från 3K till 12K, alla delar samma bly-syra- eller litiumjonbatterikompatibilitet. MPP-tracker-räkneskalor med kraft: enkelspårningskonfigurationer går genom 3-6K-modellerna, två trackers täcker 3,6K-6K-enheter, och tre trackers visas med början på 7K.

Laddnings- och urladdningsströmmen stiger stadigt över hela intervallet, från 70A på 3K-modellen upp till 250A på 12K-flaggskeppet. Max drift PV-ingångsström följer en liknande kurva och når 36A 36A 18A på 12K-enheten tack vare dess design med tre spår. För alla som planerar stränglayout är den här tabellen det snabbaste sättet att kontrollera hur MPP-spårningskapacitet påverkar kabeldragningsalternativ innan du bestämmer dig för en specifik modell.

Att välja mellan SG06LP1 och SG05LP1

För de flesta nya installationer är SG06LP1-serien det mer kapabla valet på papper: lättare, mindre, högre bypass-ström och - på 7 kW-plus-nivån - en extra MPP-tracker. SG05LP1-serien är fortfarande meningsfull där CM-seriens lager ännu inte är tillgängligt lokalt, eller där en installatör redan har reservdelar och idrifttagningsförtrogenhet med SM-plattformen.

Höjd är värt att flagga separat. Projekt över 2000m har inget SG05LP1-alternativ som uppfyller det betyget inom denna datauppsättning - SG06LP1:s 3000m tillåtna höjd blir ett hårt krav snarare än ett trevligt att ha. Utöver det beror beslutet ofta på hur mycket installationsutrymmesbesparingar och bypass-höjd är värda i förhållande till komponenttillgänglighet. Inte alla projekt behöver den senaste plattformen, men välja rätt växelriktare för lasten betyder mer än att jaga den högst rankade modellen på hyllan.
