Vad är en Grid-Tie Inverter?

Solpaneler producerar likström (DC) - men ditt hem, ditt kontor och elnätet går alla på växelström (AC). En grid-tie inverter överbryggar det gapet. Den omvandlar likströmsutgången från din solcellspanel till nätkompatibel växelström, synkroniserar utgången med nätaggregatets spänning och frekvens och hanterar flödet av el mellan ditt system och nätverket.

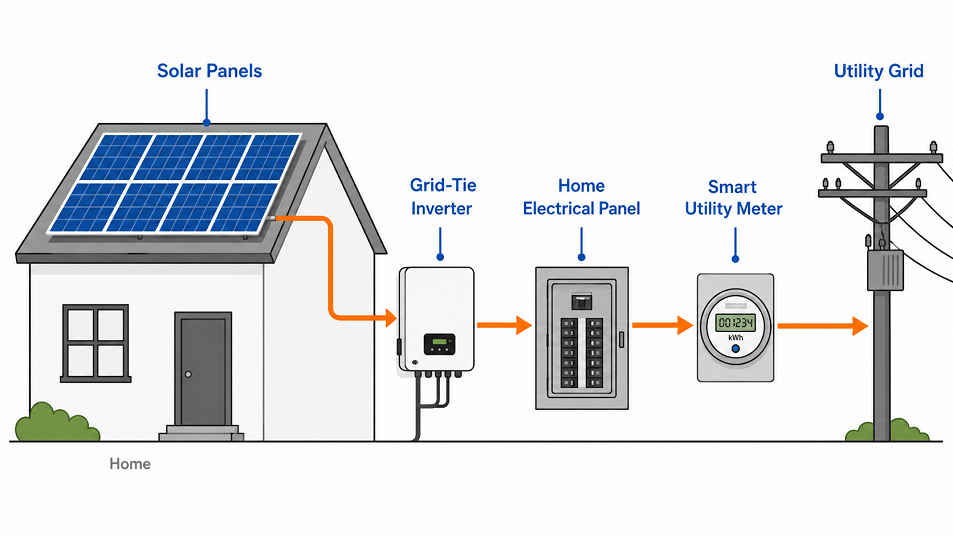

En typisk solcellsinstallation på nätet består av tre kärnelement: PV-matrisen som fångar solljus, nätbundna växelriktare för bostads- och kommersiella solsystem som omvandlar och hanterar ström, och en dubbelriktad smart mätare som registrerar exakt hur mycket energi du drar från nätet och hur mycket du exporterar tillbaka. Till skillnad från system utanför nätet, som förlitar sig på batteribanker för att fungera oberoende, använder en nätkopplad installation elnätet som en buffert – drar ur det när solenergin sjunker och matar tillbaka överskottsström när produktionen överstiger efterfrågan.

Denna arkitektur gör nätbundna system till den mest kostnadseffektiva och allmänt använda typen av solenergianläggningar, särskilt i stads- och förortsområden med stabil nättillgång. Det finns inget behov av dyr batterilagring för att upprätthålla kontinuerlig ström, och ekonomin förbättras ytterligare genom nettomätningsprogram som krediterar användarna för den el de lämnar tillbaka till nätet.

Hur en Grid-Tie Inverter fungerar

Högeffektiva PV-paneler generera DC-elektricitet vars spänning och ström varierar kontinuerligt med solljusintensitet, temperatur och skuggning. Växelriktarens första uppgift är att konditionera denna fluktuerande ingång till något stabilt och användbart. Internt filtrerar ett ingångssteg den råa DC, en växelriktarbrygga använder höghastighetskopplingstransistorer (typiskt IGBT) för att simulera en AC-vågform, och ett utgångsfilter jämnar ut resultatet till en ren sinusvåg som matchar nätstandarder.

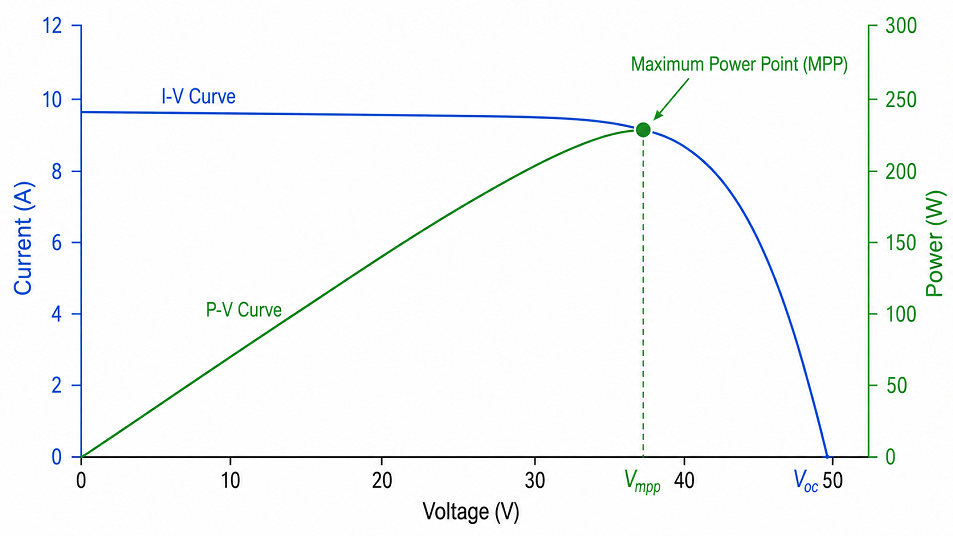

Parallellt med denna konverteringsprocess är Maximum Power Point Tracking (MPPT). Solpaneler fungerar inte med en fast effekt - deras effektkurva skiftar beroende på förhållandena, och det finns alltid en specifik spänning-strömkombination som ger högsta möjliga watt. MPPT-algoritmer samplar kontinuerligt paneluppsättningen och justerar växelriktarens arbetspunkt för att stanna vid den toppen. I praktiken kan ett välimplementerat MPPT-system återvinna flera procentenheter av energi som annars skulle gå förlorad till suboptimala panelförhållanden, särskilt i system med partiell skuggning eller blandad panelorientering.

Den tredje och mest säkerhetskritiska funktionen är nätsynkronisering. Innan växelriktaren exporterar en enda watt måste den låsa sig på nätets spänning, frekvens och fas. Varje missmatchning skulle skapa störningar eller i värsta fall skada utrustning. Moderna växelriktare uppnår detta lås inom några sekunder efter uppstart och övervakar nätparametrar kontinuerligt. Om nätet går ner - på grund av ett fel, underhållsarbete eller ett avbrott - upptäcker växelriktaren förlusten och stänger av sin utgång omedelbart. Detta skydd mot öar förhindrar systemet från att oavsiktligt strömförsörja ledningar som nätanställda antar är strömlösa, och det är en obligatorisk funktion under alla större nätanslutningsstandarder över hela världen.

Typr av Grid-Tie-växelriktare

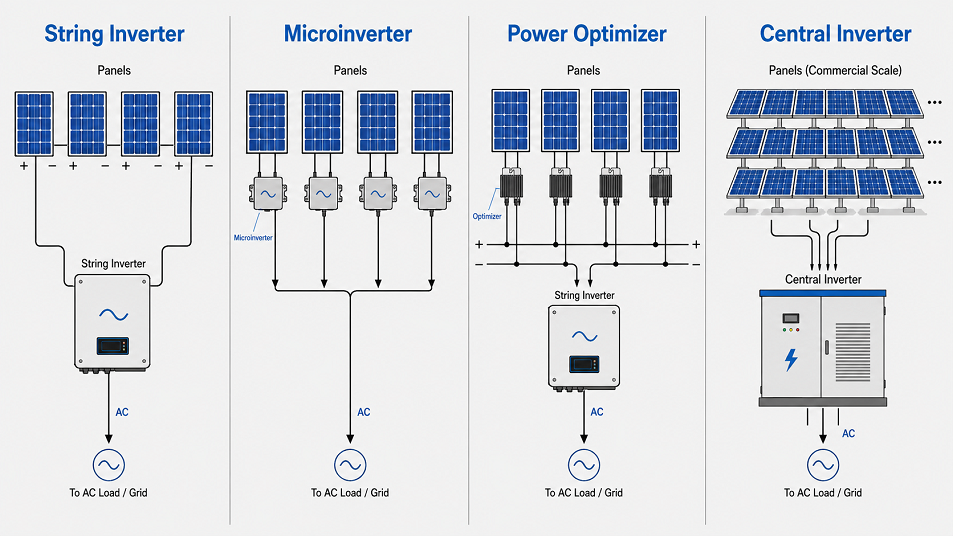

Alla grid-tie-växelriktare delar inte samma arkitektur. Rätt topologi beror på din systemstorlek, taklayout, skuggningsförhållanden och budget. De fyra huvudtyperna gör var och en olika avvägningar mellan kostnad, prestanda och flexibilitet.

För de flesta bostadsinstallationer i Europa förblir strängväxelriktare standardvalet – de är mogen teknik, enkla att installera och har bra stöd. Mikroväxelriktare för optimering på panelnivå är allt populärare för hem med takkupor, skorstenar eller tak med flera tak där skuggning är oundviklig. Effektoptimerare upptar en praktisk mellanväg: de levererar MPPT-prestanda på panelnivå till en lägre total kostnad än ett komplett mikroinvertersystem, samtidigt som de håller huvudkonverteringshårdvaran centraliserad.

Viktiga specifikationer och funktioner att jämföra

Inverterdatablad kan vara täta, men en handfull specifikationer driver det mesta av beslutsfattandet för både bostads- och kommersiella köpare.

Effektivitet är procentandelen av DC-ingången som framgångsrikt konverterats till användbar AC-utgång. De flesta nätanslutna växelriktare av hög kvalitet uppnår en toppeffektivitet mellan 97 % och 98,5 %. Ett mer användbart riktmärke är den viktade effektivitetssiffran – antingen European Efficiency (η_EU) eller CEC Efficiency som används i Kalifornien – eftersom dessa står för verkliga variationer i produktionsnivå snarare än att bara rapportera den bästa möjliga toppen. En effektivitetsskillnad på 0,5 % över ett 10 kW-system översätts till en mätbar påverkan på den årliga avkastningen.

MPPT-kanalantal har större betydelse än vad många köpare inser. En enkel-MPPT-inverterare behandlar hela arrayen som en elektrisk enhet, så skuggning eller nedsmutsning på en sträng påverkar allt. Växelriktare med två eller flera oberoende MPPT-ingångar gör att olika taksektioner – eller strängar med olika panelantal – kan optimeras separat. För alla installationer med mer än en takyta rekommenderas multi-MPPT starkt.

IP-klassning och driftstemperaturområde avgör om en växelriktare kan monteras utomhus. IP65-klassade enheter är tätade mot damm och vattenstrålar, lämpliga för exponerad väggmontage. IP20 eller IP21 enheter måste skyddas från väder och vind. I det europeiska klimatet, där temperaturen kan svänga mellan -20 °C på vintern och 60 °C på en vägg i söderläge på sommaren, bekräfta växelriktarens driftområde med full effekt innan du specificerar det.

Kommunikationsgränssnitt – Wi-Fi, Ethernet, RS485 eller Modbus – bestämmer hur växelriktaren integreras med övervakningsplattformar och energiledningssystem i byggnader. För privatpersoner brukar molnbaserad övervakning via en smartphone-app vara tillräcklig. För kommersiella operatörer möjliggör RS485- eller Modbus-anslutning integration med SCADA-system på plats och automatisk felvarning.

Ekonomiska och miljömässiga fördelar

Den mest direkta ekonomiska fördelen med ett nätbundet solsystem är minskningen av el som köps från kraftverket. Under dagsljus kompenserar solenergi förbrukningen i realtid. Eventuellt överskott strömmar till nätet, och de flesta europeiska länder har någon form av kompensation för den exporten - antingen en fast inmatningstaxa, ett nettomätningsarrangemang eller ett incitament för egenkonsumtion.

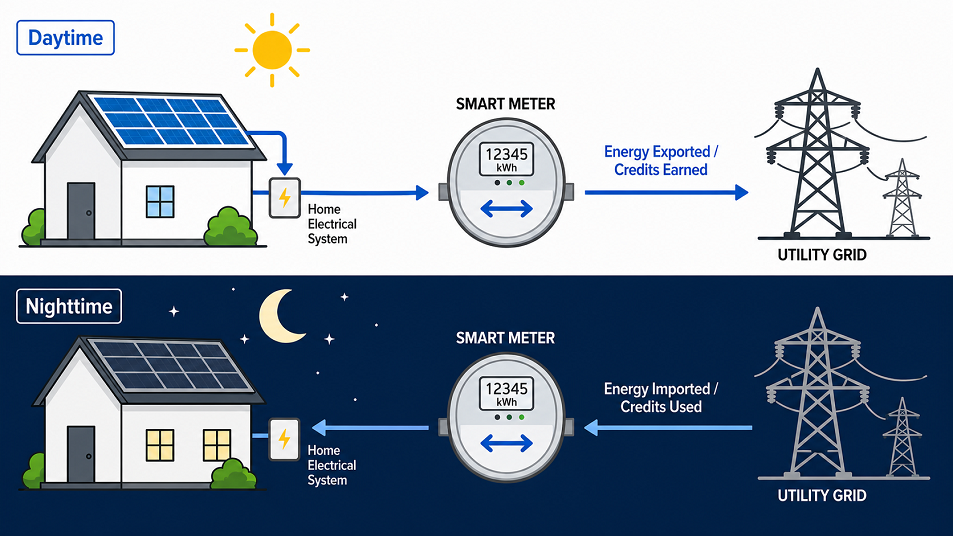

Enligt ett typiskt nettomätsystem registrerar din smarta mätare både energin du drar från nätet och energin du exporterar. Vid faktureringstidpunkten krediteras det exporterade beloppet mot din förbrukning, vilket minskar nettovolymen du betalar för. Moderna dubbelriktade smarta mätare hanterar denna redovisning automatiskt och exakt - till skillnad från de äldre analoga spinnskivmätarna som de ersatte. Under månader där solelproduktionen är hög och hushållens efterfrågan är måttlig är det möjligt att sänka elräkningen i nätet till nära noll.

Miljöfallet är okomplicerat. Varje kilowattimme som genereras av ett nätbundet solsystem förskjuter en kilowattimme som annars skulle ha producerats av termisk produktion - kol, gas eller olja - på nätet. Under en systemlivslängd på 25 år kommer en typisk 8 kW bostadsinstallation i Centraleuropa att kompensera för cirka 150–200 ton CO₂, beroende på det lokala nätets kolintensitet. För företag med skyldigheter att rapportera hållbarhet ger nätbunden solenergi mätbara och verifierbara scope 2-utsläppsminskningar.

Energikostnadsstabilitet är en sekundär men alltmer värderad fördel. Eltarifferna i Europa har varit mycket volatila under de senaste åren. En solcellsanläggning med en nätbunden växelriktare låser in en del av din energiförsörjning till nästan noll marginalkostnad, vilket ger en viss isolering från framtida tariffhöjningar. För användare som vill utöka det skyddet ytterligare är övergången till en hybridväxelriktare med batterilagring ett logiskt nästa steg – och många strängväxelriktare på marknaden idag är designade för att acceptera ett lagringstillägg utan att behöva byta ut systemet helt.

Bostäder kontra kommersiella installationer

Grid-tie-växelriktare tjänar båda marknaderna, men kraven skiljer sig avsevärt när du går förbi den grundläggande konverteringsfunktionen.

Bostadssystem i Europa sträcker sig vanligtvis från 3 kW till 20 kW, täckta av en eller ett litet antal enfas- eller trefassträngväxelriktare. Dimensionering är vanligtvis enkel: matcha växelriktarens nominella AC-utgång till 80–110 % av matrisens DC-toppeffekt. En blygsam underdimensionering – känd som DC-överdimensionering – är vanlig praxis eftersom solpaneler sällan producerar sin nominella toppeffekt samtidigt, och det förbättrar växelriktarens effektivitet vid de dellaster som dominerar större delen av dagen. Om framtida expansion är planerad, välj en växelriktare med utrymme i dess DC-ingång, eller designa systemet så att en andra enhet kan läggas till parallellt. Vår fotovoltaiksatser för bostäder för installationer i hemmet är föranpassade till växelriktarens kapacitet för att förenkla detta beslut.

Kommersiella installationer introducerar ytterligare komplexitet. System över 100 kW kräver i allmänhet trefasiga centrala växelriktare, formella nätanslutningsavtal med distributionsnätoperatören (DNO) och teknisk sign-off på skyddsreläinställningarna. Övervakningskraven är också mer krävande: anläggningschefer behöver vanligtvis instrumentpaneler i realtid, automatiska felmeddelanden och historisk avkastningsdata för resultatrapportering. Avancerade övervakningsplattformar kan integrera solenergiproduktionsdata med byggnaders energiledningssystem, vilket möjliggör automatiserade lastförskjutningsstrategier som ökar andelen egenförbrukad solel och ytterligare minskar kostnaderna för import av nät.

Båda segmenten drar nytta av samma centrala ekonomiska drivkrafter – minskade elräkningar, exportintäkter och potentiell berättigande till gröna tariffer eller hållbarhetscertifikat – men återbetalningstidslinjen och lämplig inverterarkitektur skiljer sig tillräckligt mycket för att bostads- och kommersiella projekt bör specificeras separat.

Installation, underhåll och felsökning

Installation av nätanslutna växelriktare innefattar spänningsförande AC-anslutningar och en formell anmälnings- eller godkännandeprocess med den lokala distributionsnätoperatören. I de flesta europeiska länder måste detta arbete utföras av en certifierad elektriker eller licensierad solcellsinstallatör. Gör-det-själv-installation är tekniskt genomförbart i vissa jurisdiktioner men upphäver vanligtvis tillverkarens garanti, uppfyller kanske inte försäkringsgivarens krav och på vissa marknader är det helt enkelt inte tillåtet utan ett DNO-godkännande inlämnat av en kvalificerad fackman.

Det dagliga underhållet är minimalt jämfört med de flesta elektriska apparater. En periodisk visuell inspektion – att kontrollera efter korrosion, ovanliga ljud från kylfläktar och bekräfta att ventilationsavstånd runt enheten upprätthålls – är tillräckligt för de flesta installationer. Firmware-uppdateringar som utfärdats av tillverkaren bör tillämpas när de är tillgängliga, eftersom de ofta adresserar uppdateringar av nätkodsöverensstämmelse och MPPT-algoritmförfinningar. Övervakningsdata är det mest tillförlitliga systemet för tidig varning: en ihållande minskning av den specifika avkastningen (kWh per kWp) jämfört med den säsongsbetonade baslinjen är vanligtvis det första tecknet på ett utvecklande fel, oavsett om det är i omriktaren, kablarna eller själva panelerna.

Vanliga feltillstånd och deras troliga orsaker: en växelriktare som inte startar på morgonen trots solljus indikerar vanligtvis en nätspänning eller frekvensavläsning utanför växelriktarens acceptansfönster - kontrollera om en grannes strömförsörjning också påverkas innan du antar ett hårdvarufel. Upprepade överspänningsutlösningar på AC-sidan är vanliga i områden med hög solpenetration på ett svagt nät, och kan kräva justering av växelriktarens reaktiva effektinställningar eller spänningssvarskurva i samråd med DNO. Kommunikationsavbrott som påverkar fjärrövervakning är vanligtvis ett Wi-Fi- eller nätverkskonfigurationsproblem snarare än ett maskinvarufel, och löses genom att kontrollera routerinställningarna eller byta till en trådbunden Ethernet-anslutning.

Säkerhetsstandarder och efterlevnad

Grid-tie-växelriktare arbetar i skärningspunkten mellan privata solsystem och det offentliga elnätet, vilket är anledningen till att de är föremål för några av de mest noggrant testade standarderna inom kraftelektronik. Överensstämmelse är inte valfritt – kraftverk kommer att avslå en nätanslutningsansökan för alla växelriktare som inte kan visa överensstämmelse med tillämpliga standarder, och försäkringar för solcellsinstallationer kräver det vanligtvis också.

För nordamerikanska marknader , de två grundläggande kraven är UL 1741 och IEEE 1547. UL 1741 är en produktsäkerhetsstandard som täcker den elektriska, mekaniska och termiska konstruktionen av växelriktare, omvandlare och laddningsregulatorer som används i distribuerad generation. Den kräver testning av skydd mot öar, överströmsskydd och detektering av jordfel. IEEE 1547 ställer kraven på sammankoppling och interoperabilitet på systemnivå – definierar hur växelriktaren måste reagera på spännings- och frekvensavvikelser på nätet, och specificerar kommunikationsprotokollen som gör det möjligt för nätoperatörer att övervaka och, där så krävs, begränsa distribuerade produktionstillgångar.

För europeiska marknader , motsvarande ramverk är uppbyggt kring IEC 62116 och EN 50549. IEC 62116 är den internationella testproceduren för åtgärder mot ö-förebyggande åtgärder i nyttointeraktiva PV-växelriktare. Den definierar ett värsta testscenario - en balanserad resonansbelastning utformad för att upprätthålla en ö - och kräver att växelriktaren upptäcker tillståndet och kopplar ur inom två sekunder. EN 50549 (del 1 och 2) täcker de bredare kraven för generatorer anslutna till offentliga lågspännings- och mellanspänningsnät, inklusive spännings- och frekvenssvarskurvor, reaktiv effektkapacitet och inställningar för gränssnittsskyddsrelä. Specifikt i Tyskland gäller VDE-AR-N 4105 för lågspänningsanslutningar och lägger till nationella krav utöver den europeiska baslinjen. Växelriktare som säljs i Europa bör ha överensstämmelsedeklarationer för de relevanta delarna av dessa standarder, och installatörer bör verifiera att den specifika modellen finns på DNO:s godkända utrustningslista innan de bestämmer sig för en konstruktion.

Det praktiska för köpare: bekräfta alltid att växelriktaren du anger har de certifieringar som krävs i ditt land, inte bara en allmän CE-märkning. En CE-märkning på en solomriktare bekräftar att tillverkaren har självdeklarerat överensstämmelse – det bekräftar inte i sig att enheten har testats oberoende enligt IEC 62116 eller EN 50549. Sök efter testrapporter från tredje part från ackrediterade laboratorier om du är osäker, eller konsultera IEC 62116 anti-ö-teststandarddokumentation på IEEE Xplore för den fullständiga tekniska specifikationen.

Vanliga frågor

Kan en nätansluten växelriktare fungera under ett strömavbrott?

Nej – inte utan extra hårdvara. En vanlig nätansluten växelriktare måste enligt lag stängas av när den upptäcker att nätet har tappat ström. Denna avstängning mot öar skyddar elarbetare från strömförande ledningar. Om reservström under avbrott är en prioritet, behöver du antingen en hybridväxelriktare med ett batterisystem eller en separat reservkrets utanför nätet. Många moderna strängväxelriktare är designade med en hybrid uppgraderingsväg, så det är värt att överväga detta i designstadiet även om du inte lägger till lagring direkt.

Hur länge håller en grid-tie-inverterare?

De flesta tillverkare garanterar strängväxelriktare i 10 till 12 år, med utökade garantialternativ tillgängliga till 20 år. Den faktiska livslängden överstiger ofta garantiperioden — 15 till 20 år är en realistisk förväntning för en kvalitetsenhet installerad på en välventilerad plats. Mikroväxelriktare har vanligtvis 25-års garantier, vilket motsvarar den förväntade livslängden för panelerna de betjänar. De huvudsakliga slitagekomponenterna i strängväxelriktare är elektrolytkondensatorer och kylfläktar; Att byta ut dessa vid 10–12 år är ett kostnadseffektivt sätt att förlänga livslängden.

Vilken storlek växelriktare behöver jag för ett bostadssystem?

En praktisk utgångspunkt är att matcha växelriktarens nominella AC-utgång till ungefär 80–110 % av din arrays DC-toppeffekt. En 10 kWp paneluppsättning skulle vanligtvis paras ihop med en 9–10 kW växelriktare. Lite underdimensionering av omriktaren (DC-överdimensionering) är vanligt eftersom paneler sällan arbetar vid sin nominella topp samtidigt, och det förbättrar effektiviteten under de dellastförhållanden som dominerar större delen av driftsdagen. Din solcellsinstallatör bör validera denna dimensionering mot din specifika takorientering, lokala instrålningsdata och eventuella skuggningsfaktorer.

Är en grid-tie-växelriktare detsamma som en hybridväxelriktare?

Nej. En nätansluten växelriktare ansluter din solpanel till nätet och inkluderar inte batterihantering. En hybridväxelriktare lägger till ett DC-kopplat batterigränssnitt, vilket gör att systemet kan lagra överskottssolenergi för användning på natten eller under avbrott. Hybridväxelriktare är dyrare och något mer komplicerade att installera, men de erbjuder större energioberoende och motståndskraft. Om du är osäker på vad som är rätt för din situation är det en gångbar väg att börja med ett system som endast är kopplat till nätet och senare uppgradera – förutsatt att den ursprungliga växelriktaren är utformad för att acceptera en batteritilläggsmodul.

Vilka certifieringar ska jag leta efter när jag köper en växelriktare för nätband i Europa?

Leta åtminstone efter överensstämmelse med IEC 62116 (anti-ö-testförfarande), EN 50549-1 (lågspänningsanslutningskrav) och den nationella nätkoden som gäller i ditt land - VDE-AR-N 4105 i Tyskland, G98/G99 i Storbritannien eller motsvarande. Tredje parts testrapporter från ett ackrediterat laboratorium ger starkare säkerhet än tillverkarens självdeklaration. Din DNO kan också ha en godkänd utrustningslista; genom att kontrollera detta innan du slutför en produktspecifikation undviker du förseningar vid godkännande av nätanslutningen.

Hur övervakar jag min grid-tie-växelriktares prestanda?

De flesta moderna växelriktare har inbyggd övervakning via Wi-Fi eller Ethernet, med data tillgänglig via tillverkarens app eller webbportal. Nyckelmått att spåra är daglig och månatlig energiutbyte (kWh), toppeffekt och specifik avkastning (kWh per installerad kWp) jämfört med lokala bestrålningsdata. En ihållande minskning av specifik avkastning – snarare än absolut produktion, som varierar naturligt med årstiderna – är den mest tillförlitliga indikatorn på ett systemproblem. För kommersiella installationer möjliggör RS485- eller Modbus-anslutning integration med tredjeparts energihanteringsplattformar för mer avancerad analys och automatiserad rapportering.
