Teknisk jämförelse av Deye Hybrid Inverter-modeller: SUN-8K-SG02LP1-EU-AM2 VS SUN-8K-SG05LP1-EU VS SUN-8K-SG05LP1-EU-SM2

I det utvecklande solenergilandskapet spelar växelriktardesign en viktig roll i den övergripande systemeffektiviteten, säkerheten och användbarheten. Den här artikeln ger en detaljerad teknisk jämförelse av tre DEYE 8KW Hybrid Inverter-modeller-SUN-8K-SG02LP1-EU-AM2, SUN-8K-SG05LP1-EU och SUN-8K-SG05LP1-EU-SM2-för att hjälpa systemdesigners och installatörer som väljer det lämpliga alternativet.

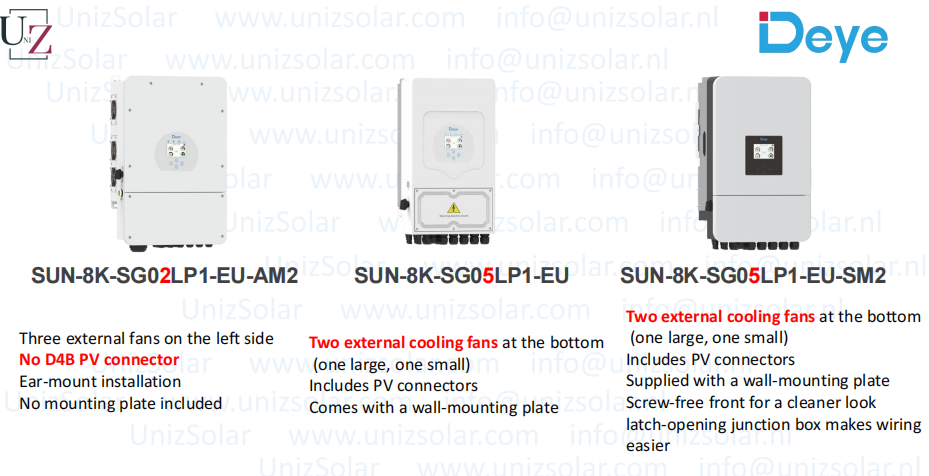

1. Kylning och utseende
SUN-8K-SG02LP1-EU-AM2 har tre externa kylfläktar på vänster sida. Den stöder öronmonteringsinstallation och utesluter en bakre monteringsplatta. Noterbart inkluderar det inte D4B PV -anslutningar.

SUN-8K-SG05LP1-EU använder två bottenmonterade kylfläktar (1 stor 1 liten) och inkluderar PV-anslutningar. Den levereras med en väggmonteringsplatta.

SUN-8K-SG05LP1-EU-SM2 antar också den dubbla bottenfångsuppsättningen. Det förbättrar estetik och installationskompetens med ett skruvfritt, spärröppnande främre täckning och inkluderade väggmonteringsplatta.

2. Elektrisk ingång och PV -konfiguration
Alla tre modellerna delar samma maximala PV -ingångsström på 26 26 A, och stöder 2/2 2 PV -strängingångar, vilket säkerställer flexibilitet i soluppsättningskonfiguration.

3. Inuti struktur och kretsdesign
SUN-8K-SG02LP1-EU-AM2 sticker ut med två IKT-portar, PV-snabb-anslutningsterminaler och två snabba-shutdown-gränssnitt. Den innehåller en 12 VDC -extra strömförsörjning och ger förbättrade isolerings- och förarskivor över SG05 -plattformen. Men det återanvänder Wi-Fi-kortet.

SUN-8K-SG05LP1-EU inkluderar en IKT-port och använder D4B (MC4-typ). Den saknar snabba avstängningsportar och har inte en 12 V-hjälputgång.

SUN-8K-SG05LP1-EU-SM2 bygger på SG05LP1-EU, bibehåller en IKT-port, D4B-kontakter och två snabba-shutdown-portar. Den inkluderar en 12 VDC-hjälputgång och introducerar en doppbyte-kontroll på ATS-porten för mer konfigurationsflexibilitet.

4. PCB och brädarkitektur
SUN-8K-SG02LP1-EU-AM2 erbjuder ytterligare isolerings- och förarbrädor jämfört med SG05. Wi-Fi-modulen återanvänds, inte nyligen integrerad.

SUN-8K-SG05LP1-EU använder en baslinje SG05 PCB-stack utan ytterligare förbättringar.

SUN-8K-SG05LP1-EU-SM2 delar kärnarkitekturen med SG05 men innehåller ny huvudkontroll, LCD och extra hjälpnämnder, med DRM-styrelsestöd som standard.

5. Storlek och vikt
SG02LP1-EU-AM2 är den största och tyngsta vid 420 × 670 × 233 mm och 35,6 kg.

SG05LP1-EU är mer kompakt vid 330 × 580 × 232 mm, väger 24,9 kg.

SG05LP1-EU-SM2 faller mellan de två vid 366 × 589,5 × 237 mm, väger 26,8 kg.

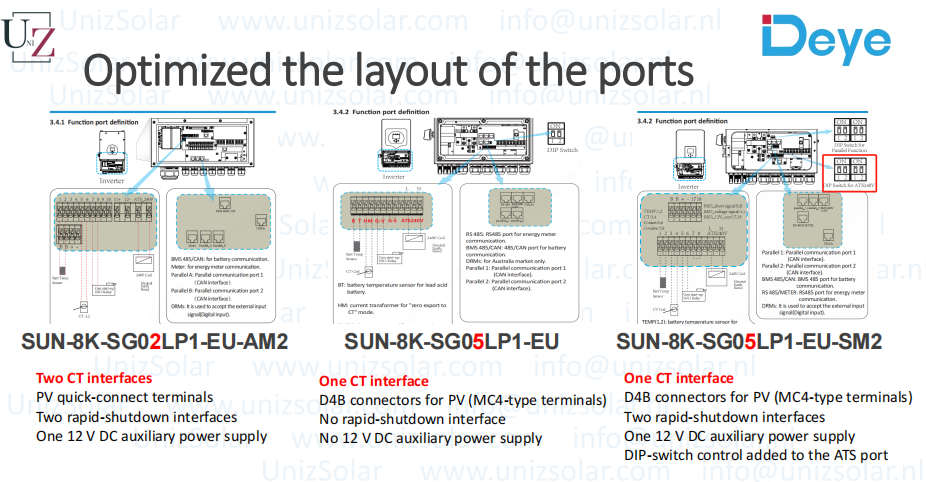

6. Portlayout och gränssnittsdesign

De tre modellerna visar betydande varians i stöd för portlayout och CT -gränssnitt:

SG02LP1-EU-AM2 har två CT-gränssnitt, PV Quick-Connect-terminaler och två snabba avstängningsportar med 12 V-extrautgång.

SG05LP1-EU stöder ett CT-gränssnitt, D4B-kontakter och saknar både snabbare och hjälpkraft.

SG05LP1-EU-SM2 förbättrar detta med ett CT-gränssnitt, D4B-kontakter, två snabba avstängningsportar, en 12 V-hjälptillförsel och DIP-switch-integration på ATS-porten.

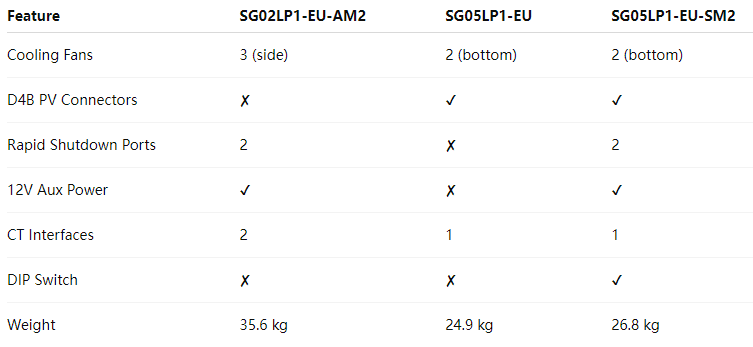

Slutsats

Rekommendation:

SG02LP1-EU-AM2 är idealisk för avancerad isolering, dubbel CT-mätning och system som kräver 12V AUX-utgång och förbättrad portkontroll.

SG05LP1-EU är ett lättare och mer grundläggande alternativ som är lämpligt för installationer med färre hjälpbehov.

SG05LP1-EU-SM2 strejker en balans med förbättrade funktioner, förbättrad kontroll och bättre estetik-vilket gör den till den mest förfinade modellen för allmänna applikationer.
