314Ah-celler förklarar: Hur Deye GE-F-serien när 8 000+ cyklar

314 Ah högkapacitetsceller anländer: Hur Deye GE-F-serien uppnår 8 000 cykelliv

Cykellivssiffror på ett batteridatablad tenderar att suddas ut efter ett tag — 6 000, 8 000, 10 000, alla sitter i ungefär samma område "tillräckligt länge". Det som faktiskt skiljer dem åt är sällan själva kemin. Litiumjärnfosfat har varit standard C&I-kemin i flera år. Differentieringen är cellarkitekturen: hur många celler sitter i en förpackning, hur mycket ström var och en bär och hur jämnt värme sprids över dem. Det är historien bakom 314Ah-cellen som driver Deye's småskaliga C&I ESS-lösningar , och det är därför GE-F128/F240/F256 utomhusbatteriskåpserien är klassad för 8 000 cykler vid 0,5C och 25°C till 70 % av livslängden.

Från 100 Ah till 314 Ah: färre celler, färre felpunkter

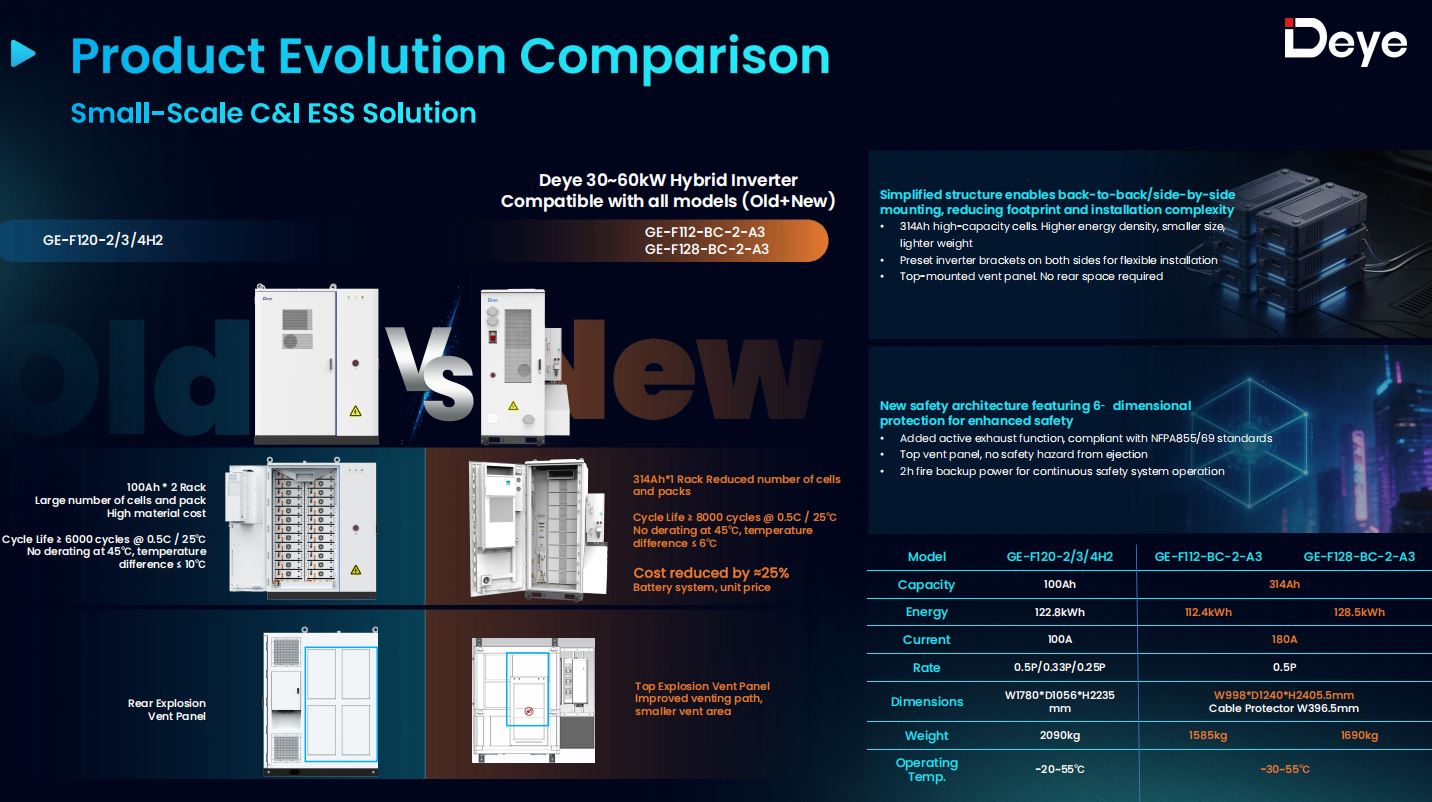

Deyes tidigare generations skåp, GE-F120-2/3/4H2, byggde sitt paket av 100 Ah-celler arrangerade två rack djupa. Att komma till en användbar energisiffra innebar att stapla ett stort antal individuellt mindre celler, vilket multiplicerar antalet serie-/parallellanslutningar, samlingsskenor och svetsar inuti paketet - var och en är en potentiell motståndspunkt, och varje motståndspunkt genererar värme under belastning.

GE-F-serien konsoliderar det till en enda 314Ah-cell per position, kopplad 1P16S till en 51,2V, 16,08kWh-modul. Ett GE-F128-skåp behöver bara 8 av dessa moduler för att nå 128,5 kWh; GE-F256 behöver 16 för att nå 257,23 kWh. Färre, större celler innebär en enklare intern sele, färre leder som går sönder under en 10-års garantiperiod, och – eftersom tillverknings- och monteringskostnadsskalor med delar räknas mer än råkapaciteten – ett ungefär 25 % lägre enhetspris på GE-F128-plattformen och cirka 15 % lägre på GE-F240-plattformen jämfört med den gamla designen av GE-F240/2.

Vad "8 000 cykler" egentligen betyder

Betyget är inte ett marknadsföringsrundanummer – det kommer med specifika testvillkor: 0,5C laddnings-/urladdningshastighet, 25°C omgivning, cyklar till 70 % kapacitet vid uttjänt livslängd . Det är det branschstandardiserade sättet att ange cykellivslängd, och det är direkt jämförbart med föregående generations cells betyg på 6 000 cykler under samma 0,5C/25°C-förhållanden. En ökning med 33 % av nominella cykler vid samma urladdningshastighet, från en cell med ungefär tredubbla kapaciteten per enhet, pekar på en genuint annorlunda intern design snarare än en lösare teststandard.

I praktiska termer, vid en hel cykel per dag, räcker 8 000 cykler till ungefär 21–22 år innan paketet degraderas till 70 % av sin ursprungliga kapacitet – långt utöver skåpets 10-åriga garantiperiod och tillräckligt med utrymme för att de flesta C&I-operatörer kommer att gå i pension eller ladda om en anläggning av andra skäl än batteriförsämring.

Den termiska designen bakom betyget

Cykellivspåståenden faller snabbt sönder om en förpackning går varm eller ojämnt, eftersom ojämn celltemperatur är ett av de snabbaste sätten att påskynda nedbrytningen av de hetaste cellerna i en stack. Det är här GE-F-seriens kylarkitektur gör det verkliga arbetet bakom cykellivsnumret.

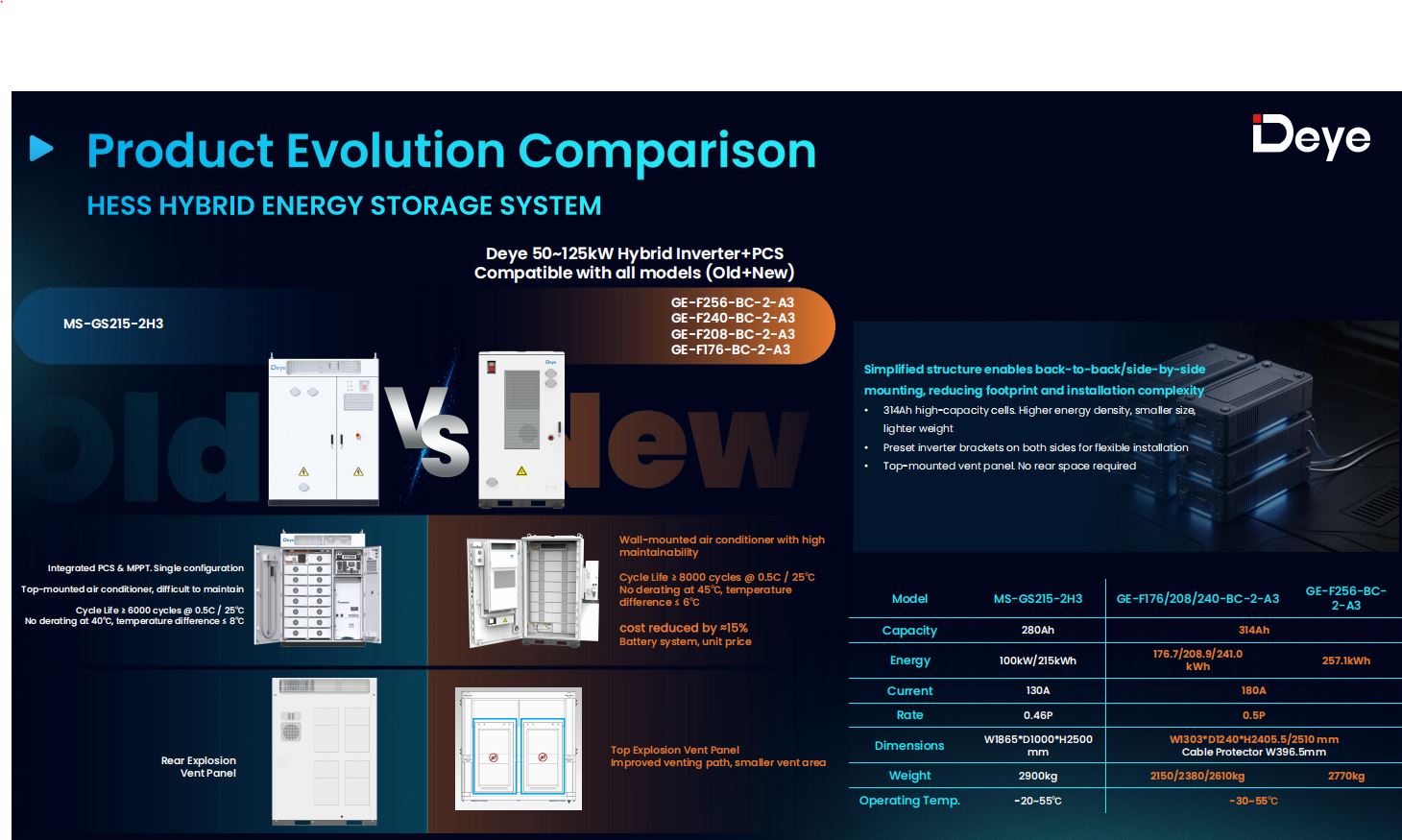

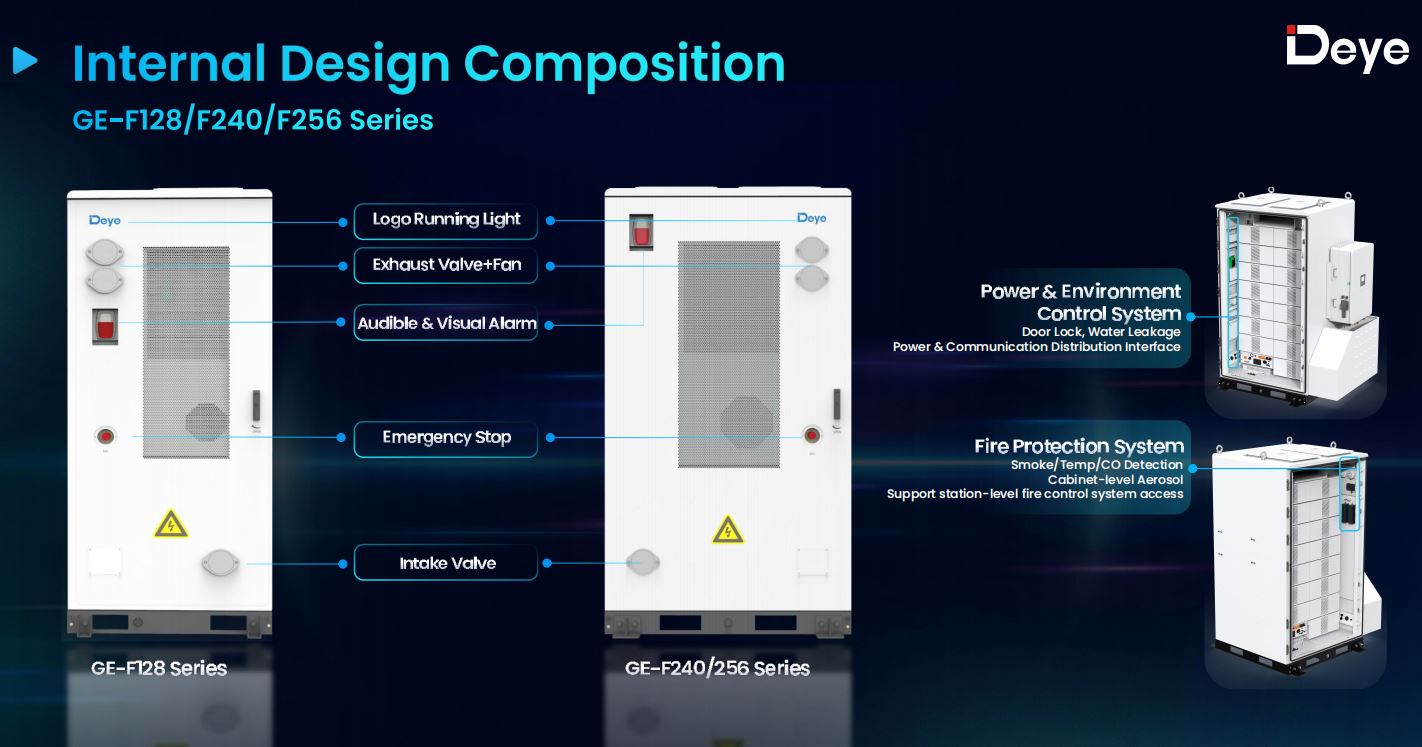

Varje skåp använder en precisionssimulerad luftkonditioneringskanal i tre nivåer – cell, modul, pack – som drivs av en 3 kW luftkonditionering på GE-F128 och en 5 kW enhet på GE-F240/256. Resultatet är en maximal cell-till-cell temperaturskillnad på 6°C , ned från 10°C jämfört med föregående generation, utan effektnedstämpling upp till 45°C omgivningstemperatur. En snävare termisk spridning innebär att varje cell i förpackningen åldras i närmare samma takt, snarare än att en handfull hot spots slits ut tidigt och drar ner förpackningens totala användbara kapacitet långt innan resten av cellerna närmar sig slutet av livslängden.

180A kontinuerlig, 285A topp — utan extra nedstämpling

Större celler höjer också taket på hur mycket ström en förpackning klarar av utan att belasta enskilda celler oproportionerligt mycket. Varje skåp i GE-F-serien — från 112,4 kWh GE-F112 upp till 257,23 kWh GE-F256 — delar samma nuvarande envelopp: 180A kontinuerlig, 285A topp i 15 sekunder vid 20–45°C , med en drifthastighet på 0,5P. Den konsekvensen har betydelse för systemdesignen, eftersom det betyder att samma laddnings-/urladdningsantaganden gäller oavsett om ett projekt börjar med ett enda GE-F128-skåp eller skalas upp till en GE-F256-stack med flera skåp.

Som jämförelse, konkurrerande luftkylda skåp byggda på celler med lägre kapacitet (vanligtvis 280Ah) täcker vanligtvis närmare 130–140A, med bredare celltemperaturspridning och lägre tröskelvärden utan nedsättning runt 40°C. Gapet blir påtagligt på ett varmt tak eller lastkaj mitt på en sommareftermiddag - ett system håller full effekt, det andra gasar tyst.

En cell, sex skåpkonfigurationer

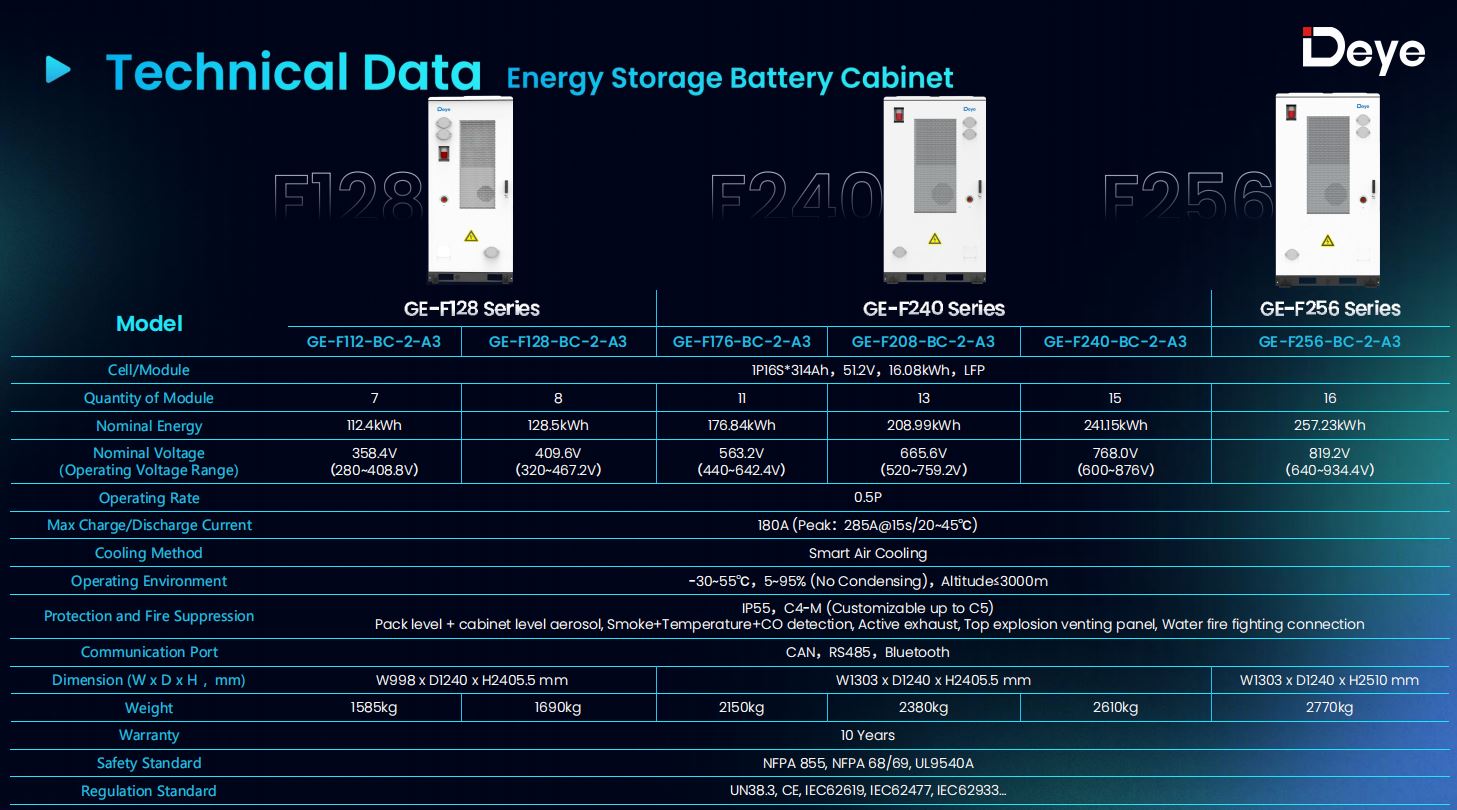

Eftersom varje GE-F-skåp är byggt av samma 16,08 kWh-modul, gäller betyget på 8 000 cykler enhetligt över hela sortimentet snarare än att vara en rubrik för ett flaggskepps-SKU:

• Den GE-F112/128 utomhus batteriskåp — 112,4kWh och 128,5kWh, byggda av 7 eller 8 moduler
• Den GE-F240/256 utomhus batteriskåp serie — täcker GE-F176 (176,84 kWh), GE-F208 (208,99 kWh), GE-F240 (241,15 kWh) och GE-F256 (257,23 kWh), från 11 till 16 moduler

Alla sex konfigurationer har samma 10-åriga garanti och samma UN38.3-, CE-, IEC62619-, IEC62477- och IEC62933-certifieringar, så att välja en kapacitetsnivå är enbart en fråga om energikrav på platsen – inte en avvägning mot cellkvalitet eller förväntad livslängd.

Vad detta betyder för en 10-årig TCO-beräkning

En livslängdsklassificering översätts bara till verkliga besparingar om den är ihopkopplad med en lägre ingångskostnad och ett kylsystem som faktiskt kan leverera på kravet utan nedsättning på fältet - annars är det ett labbnummer. På GE-F-serien är alla tre i linje: 314Ah-cellarkitekturen sänker enhetskostnaden med 15–25 % beroende på skåpets storlek, 6°C termisk spridning skyddar 8 000-cykelklassificeringen från att underskridas av hot-spot-degradering, och tröskeln för ingen minskning vid 45°C betyder att den nominella cykeln endast kan kontrolleras under verkliga klimatförhållanden än i verkliga klimatförhållanden. lab.

För systemintegratörer med en storlek på 100–300 kWh batterienergilagringssystem för ett C&I-projekt , flyttar den kombinationen beräkningen från "vilket batteri är billigast idag" till "vilket batteri som fortfarande har meningsfull kapacitet kvar år 15." Åtminstone på pappret är GE-F-serien byggd för att svara positivt på den frågan.
