Deye GE-F128/F240/F256-serien utomhusbatteriskåp: Småskalig C&I ESS-guide

Ett nytt riktmärke för småskalig kommersiell och industriell energilagring

De flesta kommersiella och industriella platser behöver inte en megawatt-skala batterigård. En fabrik som kör toppenpenprakning, ett köpcentrum som kompenserar för efterfrågan eller gård som backar upp kritiska belastningar behöver en allmän någonstans mellan 100 kWh och 300 kWh – behövs för att spela roll, inte för att motivera ett tskekylt containersystem med egen underhållspersonal. Det gapet är precis där Deye GE-F128/F240/F256-serien utomhus batteriskåp är positionerad, som en del av en bredare familj av småskaliga C&I ESS-lösningar .

Byggd kring en 314Ah litiumjärnfosfatcell och parad med Deyes 30–125kW hybridväxelriktare eller modulära PCS-enheter, komprimerar GE-F-serien en fullständig sexdimensionell säkerhetsarkitektur, smart luftkylning och upp till 10 enheter parallell expansion till ett skåp som kan installeras utan eller utan väggarbetsbor.

Tre skåp, en plattform

Serien täcker tre fysiska skåpstorlekar, som var och erbjuds i flera energikonfigurationer byggda från samma 16,08 kWh batterimodul:

• GE-F128-serien — den GE-F112/128 utomhus batteriskåp , 112,4kWh och 128,5kWh, 7 eller 8 moduler
• GE-F240-serien (GE-F176 / GE-F208 / GE-F240) — en del av GE-F240/256 utomhus batteriskåp serie , 176,84 kWh till 241,15 kWh, 11 till 15 moduler
• GE-F256-serien — även inom GE-F240/256-plattformen, 257,23 kWh, 16 moduler

Varje variant delar samma underliggande cell – ett 1P16S 314Ah LFP-paket klassat till 51,2V – vilket håller tillbehörets ekosystem, kommunikationsprotokoll och säkerhetssystem konsekventa över hela sortimentet. Driftspänningen sträcker sig från 280V på den minsta konfigurationen upp till 934,4V på GE-F256, och varje skåp stöder en maximal laddnings-/urladdningsström på 180A med en topp på 285A i 15 sekunder.

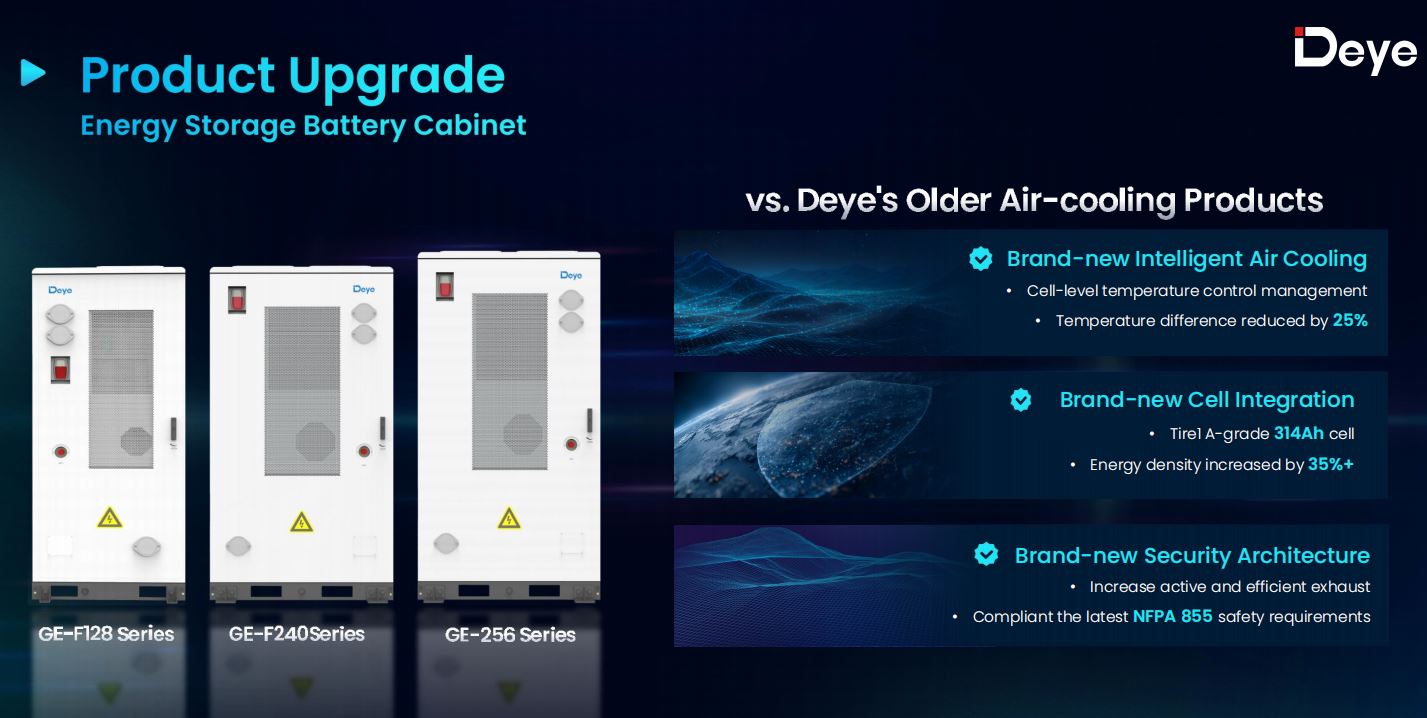

Varför 314Ah-celler förändrar ekonomin

Övergången från föregående generationer 100Ah-cell till en 314Ah-cell är inte bara en kapacitetsbump. Färre, större celler betyder färre anslutningar på paketnivå, färre potentiella felpunkter och enklare intern ledningsmatta - vilket är en stor del av varför enhetspriset på GE-F128-serien sjunker med ungefär 25 % jämfört med Deyes äldre luftkylda skåp, och runt 15 % på den större GE-25F640plattformen.

Cykellivet förbättras också meningsfullt. 314Ah-cellen är klassad för 8 000 cykler vid 0,5°C och 25°C till 70 % av livslängden, upp från 6 000 cykler på den tidigare generationens cell, utan nedstämpling vid 45°C och en cell-till-cell-temperaturskillnad som hålls inom 6°C – en 25 % mindre spridning än vad den äldre designen klarade av.

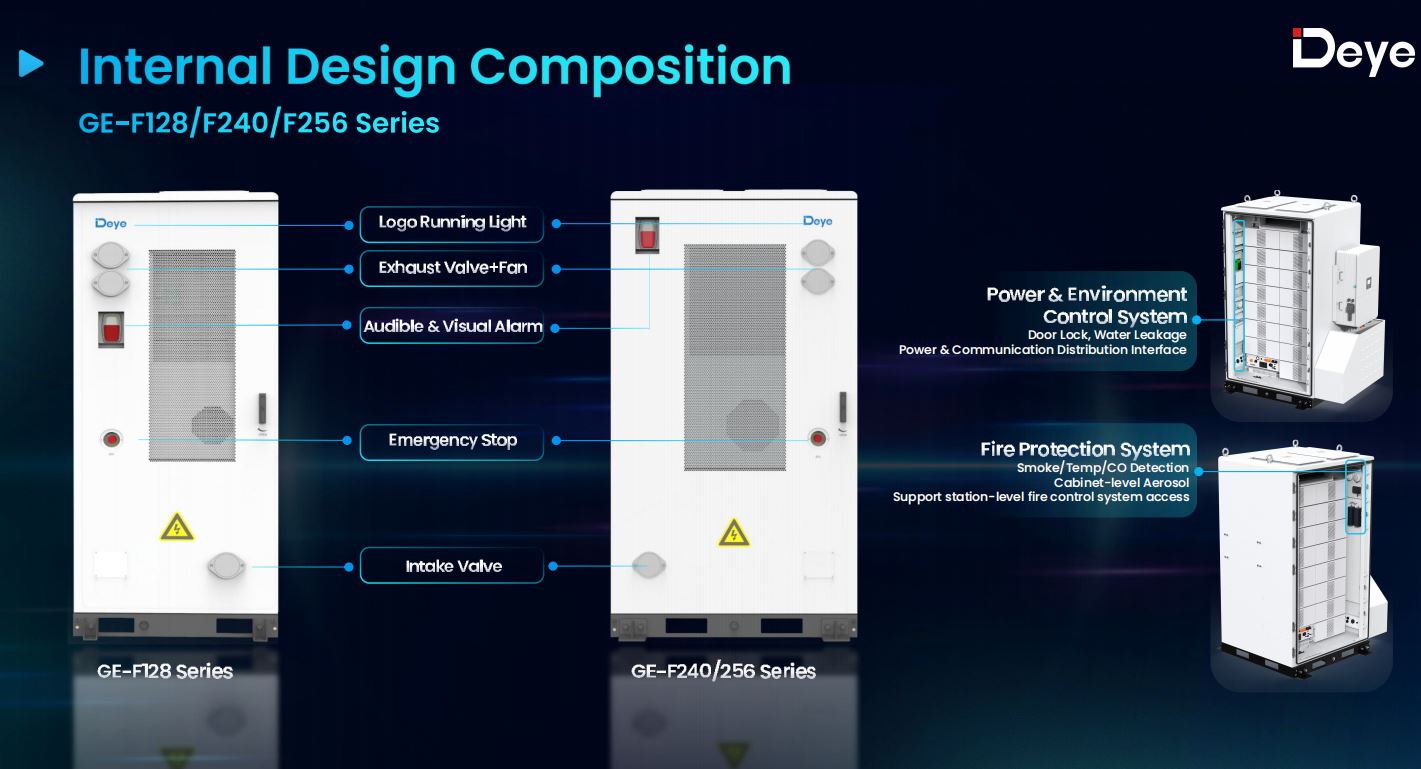

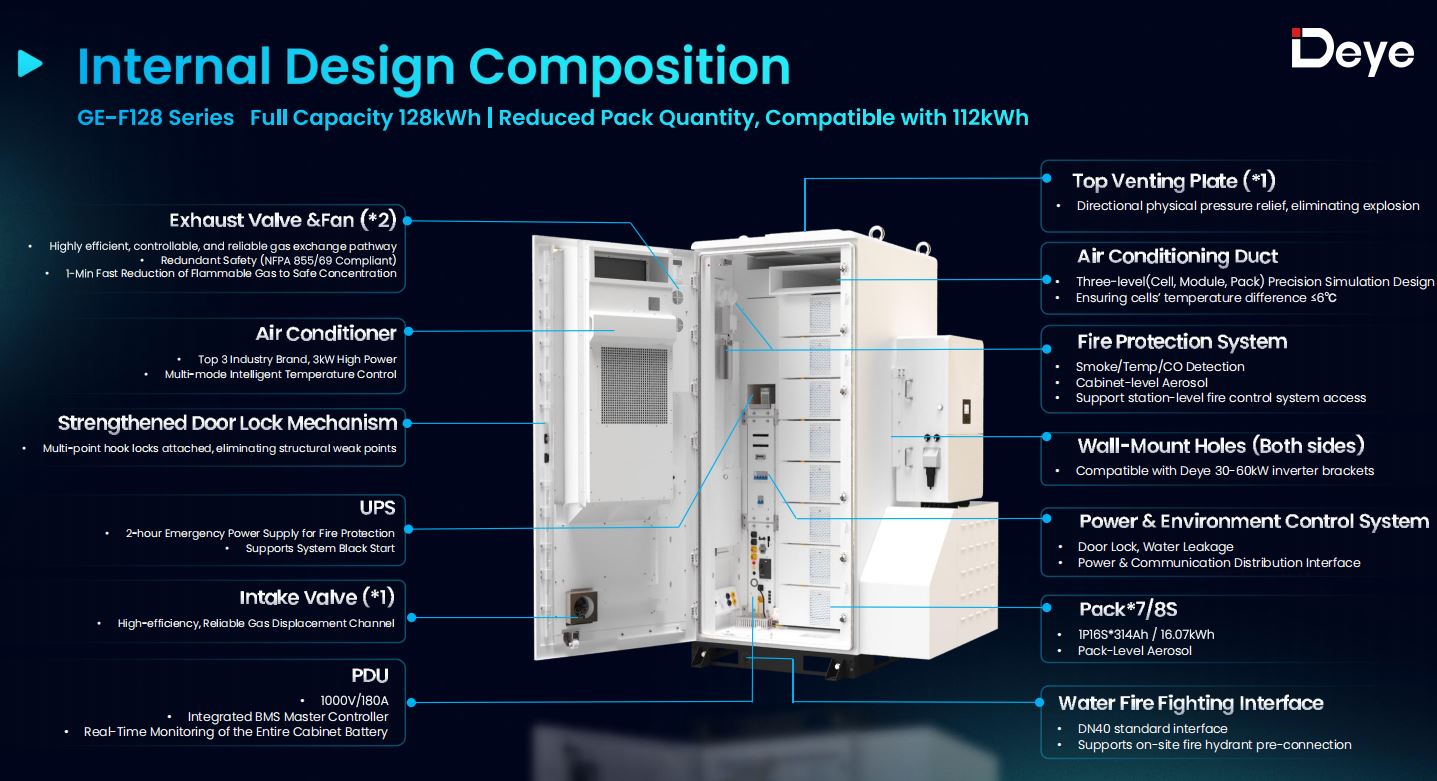

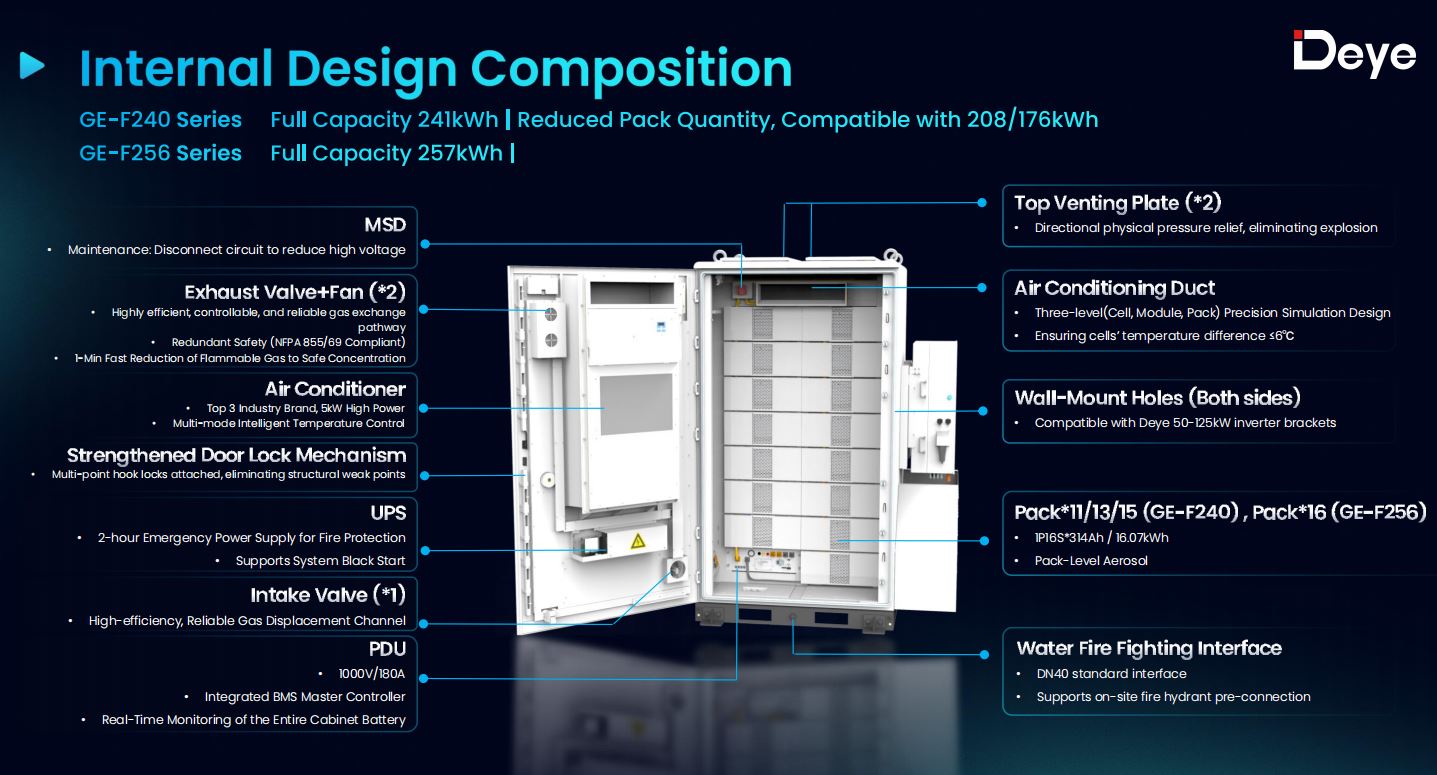

Sexdimensionell säkerhet: D1 till D6

Batteriskåp som sitter utomhus bredvid en lastkaj eller en fabriksvägg får inte lyxen av ett dedikerat brandklassat rum, så säkerhetsdesignen måste göra mer arbete på egen hand. Deye strukturerar detta i sex lager, som vart och ett adresserar ett annat felläge:

1. D1 — Elektrisk isolering , mellan skydd felutbredning paket
2. D2 — Fysisk/termisk isolering mellan celler och moduler
3. D3 — Aktiv avluftning , rensa brandfarlig gas till en säker koncentration inom en minut
4. D4 — Riktningsexplosionsavlastning genom en toppmonterad ventilationsplatta
5. D5 — Aerosoldämpning på både pack- och skåpnivå
6. D6 — Gränssnitt för brandbekämpning i vatten , en DN40 standardanslutning för föranslutning av brandpost på plats

En detalj värd att flagga för alla som jämför specifikationsblad: explosionsventileringen sitter på top av skåpet snarare än på baksidan. Det spelar roll i rygg mot rygg eller sida vid sida installationer, där en bakmonterad ventilationspanel antingen skulle vara blockerad eller kräva extra utrymme som platsen kanske inte har. Skåpet har också en 2-timmars UPS-stödd nödströmförsörjning så att brandskyddssystemet fortsätter att fungera även om huvudströmmatningen avbryts, och det överensstämmer med NFPA 855, NFPA 68/69 och UL9540A.

Smart luftkylning utan nedsättningsstraff

Luftkylning har ett rykte om sig att kämpa i klimatet, vilket kämpar är där argumentet "väldigt endast för något allvarligt" kommer ifrån. GE-F-serien trycker tillbaka på det med en trenivåers (cell, modul, paket) precisionssimulerad luftkonditioneringskanal, driven av en toppklassig luftkonditionering från industrimärket med en kapacitet på 3kW på GE-F128 och 5kW på GE-F240/256.

Resultatet är ingen nedstämpling upp till 45°C omgivningstemperatur — en tröskel som de flesta luftkylda kan antingen inte träffa eller bara träffar med en bredare celltemperaturspridning. Deyes egna jämförelsedata sätter flera rivaliserande luftkylda skåp vid 40°C innan nedstötning börjar, med temperaturskillnader på 8–10°C jämfört med GE-F-seriens 6°C. För en tak- eller lastkajinstallation i södra Europa eller Mellanöstern under sommaren, är det skillnaden mellan fullvärdig effekt och ett system som tystar sig på eftermiddagen.

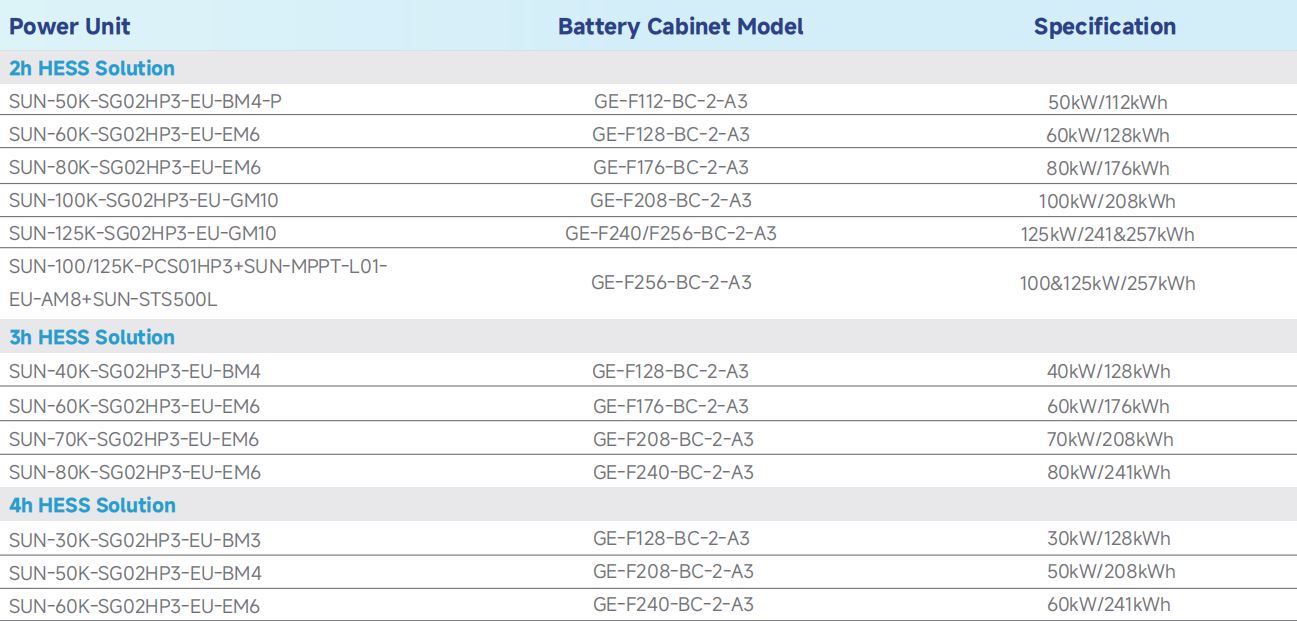

Matcha ett skåp med en kraftenhet

GE-F-serien säljer inte som ett enda snabbt paket – det är en meny. Beroende på önskad urladdningstid (2h/3h/4h) och total effekt kan samma skåp paras ihop med olika Deye trefas högspänningshybridväxelriktare , eller, för den större GE-F240/256, med en modulär PCS MPPT STS-stack:

• GE-F128-serien par med 30–60kW hybridväxelriktare
• GE-F240/256-serien par med 50–125kW hybridväxelriktare eller med det modulära kraftomvandlingssystemet SUN-100K/125K-PCS01HP3

En singel SUN-60K trefas hybridväxelriktare matchas till en GE-F128 utomhus batteriskåp , till exempel, levererar ett 60kW/128kWh 2-timmarssystem. Byt till en SUN-30K-enhet mot samma skåp och det blir en 30kW/128kWh 4-timmarskonfiguration — samma batterihårdvara, olika driftcykel, vald enbart genom att matcha växelriktarens märkström till önskat urladdningsfönster.

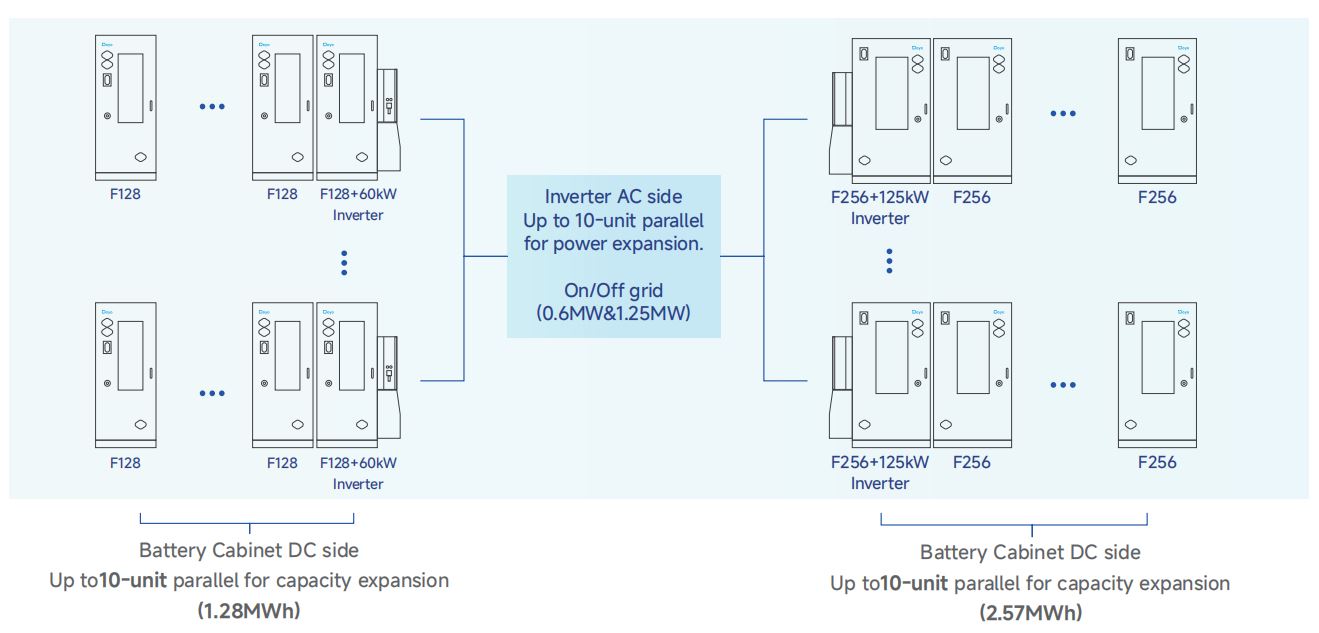

Skala förbi ett enda skåp

En singel GE-F256 skåp toppar runt 257 kWh, men de flesta C&I-projekt växer över tiden, eller börjar större än ett skåp kan täcka. På DC-sidan, upp till 10 skåp kan parallellkopplas per stack, vilket ger GE-F128-serien till 1,28 MWh och GE-F240/256-serien till 2,41–2,57 MWh — finns för att överbrygga det territorium som täcks av Deyes dedikerade storskaliga BESS-system för projekt som helt växer ur ett modulärt skåp. På AC-sidan stöder Deyes växelriktare i HP3-serien parallell upp till 10 enheter , skjuta på/från elnätet till 0,6 MW eller 1,25 MW beroende på växelriktarmodell.

Växelriktardesignen stöder också två oberoende batterigångar, vilket innebär att skåp med olika specifikationer - säg en befintlig GE-F128 tillsammans med en nyligen tillagd GE-F240 - kan sitta på samma kraftenhet snarare än att tvinga en komplett maskinparksbyte när kapacitetsbehoven ändras.

Installation och fjärrhantering

Platsförberedelser är där mycket av den totala installationskostnaden för ett batterisystem faktiskt gömmer sig - betongkuddar, väggförstärkning, anpassade fästen. GE-F-skåpets yttervägg har förinställda växelriktarmonteringspositioner på båda sidor, så växelriktarfästet fästs direkt på skåpet istället för att kräva en separat väggmonteringsundersökning. Deye erbjuder tre lyftmetoder beroende på växelriktarens vikt och platsåtkomst: lyft med kran/gaffeltruck för 100–125 kW enheter (~150 kg), en enkel kedjelyft för 60–125 kW enheter och manuell lyftning för 30–50 kW enheter (~80 kg).

När systemet väl har tagits i drift hanteras det antingen lokalt via Bluetooth/USB eller på distans via Deye Cloud-plattformen, som hanterar firmwareuppgraderingar, dynamiskt tariffmedvetet laddnings-/urladdningsschema och realtidsövervakning på mer än 30 språk.

Där GE-F-serien passar

Inget av detta syftar till lagring i nyttoskala - Deye är tydligt med att vätskekylning förblir det bästa anropet över ungefär 300 kWh eller i applikationer med hög C-hastighet. Det som GE-F128/F240/F256-serien siktar på är utrymmet precis nedanför det: fabriker, gallerior, gårdar och mikronät utanför nätet som kör PV-BESS, PV-BESS-diesel eller raka BESS-konfigurationer, där ett komplett containersystem skulle vara överdrivet, men ett batteri bostadshus skulle inte täcka batteriet. Som jämförelse kan projekt som behöver ett helt paketerat snarare än modulärt tillvägagångssätt titta på Deye's batterienergilagringssystem för C&I-projekt , eller, för mindre enskåpsplatser, den allt-i-ett hybrid växelriktare för energilagring .

För en installatör eller systemintegratör som utvärderar ett 100–300 kWh C&I-projekt, handlar de praktiska frågorna om förväntade omgivningstemperatur, erforderlig urladdningstid och om platsen sannolikt kommer att utökas senare. GE-F-serien svarar på alla tre utan att tvinga fram ett val mellan dem — ingen nedsänkande luftkylning upp till 45°C, en varaktighet som ställs in av växelriktarval snarare än en snabb hårdvarukonfiguration, och en parallellexpansionsväg inbyggd från dag ett.
