Sub-10ms STS-växling förklaras: MS-MPPT400-2 vs MS-TS500-2

De tio millisekunderna som avgör om en webbplats förblir driven

Nätfel meddelar inte sig själv. Ett ögonblick ritar en webbplats från verktyget; nästa, spänningen kollapsar och varje nedströms belastning utsätts för ett gap som den inte kan tolerera. För ett datacenter, ett kyllager eller en produktionslinje i mitten av cykeln måste det gapet stängas på ensiffriga millisekunder – inte sekunder, inte "så snabbt som generatorn kan snurra upp." Det är det specifika tekniska problemet som STS-skiktet (statisk överföringsswitch) löser, och det är därför Deye MC-L430-plattformen bygger omkoppling runt två specialbyggda skåp: MS-MPPT400-2 och MS-TS500-2, båda klassade för överföring under 10 ms.

Dessa två skåp ser likadana ut på ett datablad — både handtagsnät, generator och lastbrytare; båda hävdar ensiffrig millisekundsväxling - men de löser olika problem. Man kombinerar PV-ingång med omkoppling i en enda kapsling. Den andra är ett dedikerat kopplingsskåp med högre kapacitet utan någon PV-funktion alls. Att göra den åtskillnaden rätt är det som avgör om en webbplatss växlingsarkitektur faktiskt matchar dess generationsmix.

Vad en statisk överföringsswitch faktiskt gör

En statisk överföringsomkopplare flyttar inte mekaniskt en kontakt på det sätt som en traditionell automatisk överföringsomkopplare gör. Den använder halvledarväxling för att upptäcka ett källafel och dirigera om lasten till en alternativ källa innan lasten någonsin ser avbrottet. Det är mekanismen bakom plattformens ≤10 ms växla tid mellan drift på nätet och utanför nätet — tillräckligt snabbt för att de flesta känsliga elektroniska belastningar aldrig registrerar övergången alls.

Både MS-MPPT400-2 och MS-TS500-2 är byggda kring samma kopplingskärna, men varje skåp arrangerar brytarna runt sig på olika sätt beroende på vad mer som behöver dela kapslingen.

MS-MPPT400-2: Switching och solenergiingång i ett skåp

MS-MPPT400-2 kombinerar två funktioner som annars skulle behöva separat hårdvara: ett dubbelkanals MPPT-steg som hanterar upp till 400kW PV-ingång (2 x 200kW), och ett STS-steg klassat till 400kW över belastning, rutnät och oljemotoranslutningar. På PV-sidan kör den en maximal inspänning på 800V DC, ett MPPT-spänningsområde på 180–750V DC och en 200V startspänning - tillräckligt bred för att rymma en rad strängkonfigurationer utan en separat PV-växelriktare.

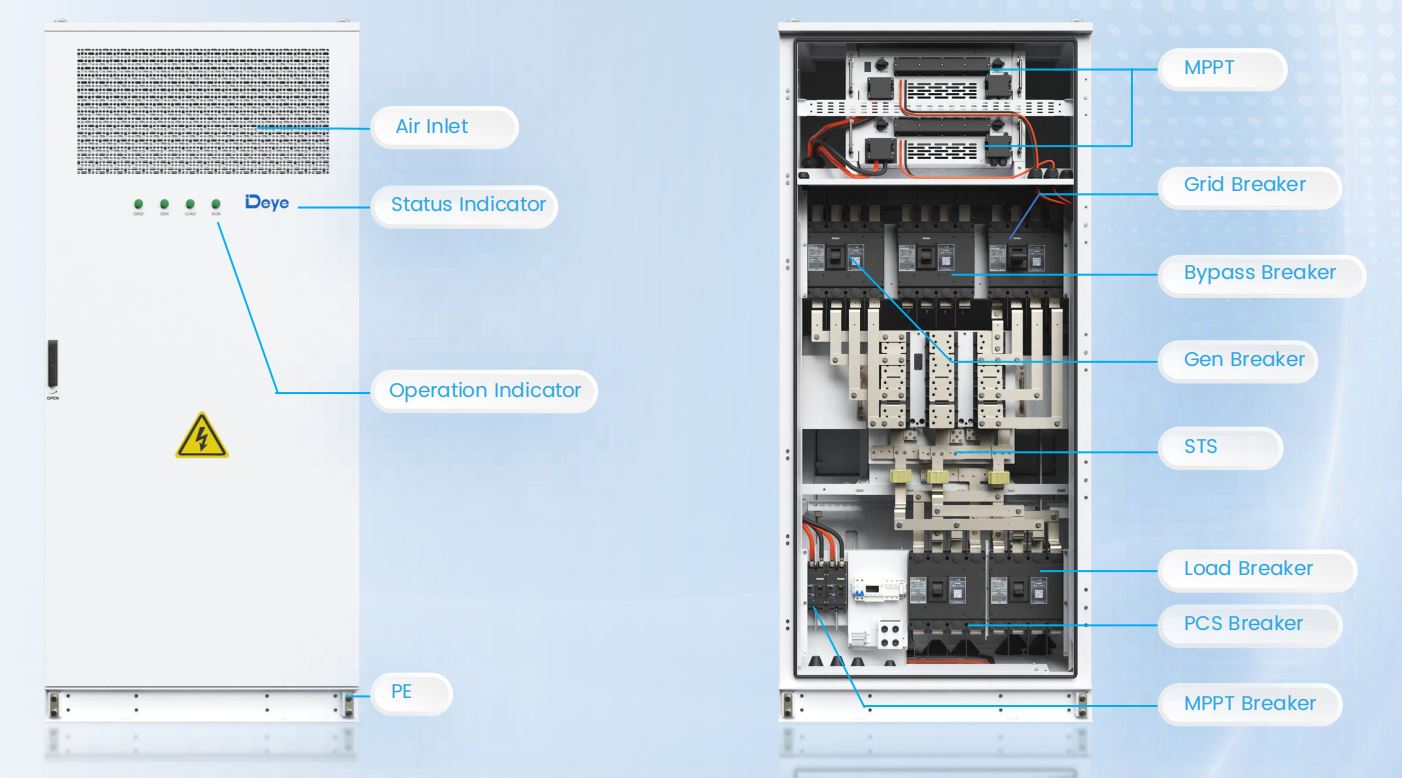

Brytarlayouten inuti skåpet återspeglar den dubbla rollen: en dedikerad MPPT-brytare och nätbrytare sitter bredvid en bypass-brytare, generatorbrytare, lastbrytare och PCS-brytare - allt koordinerat av den interna STS-logiken. Det är mycket växlingsintelligens packad i ett 1 000 x 1 000 x 2450 mm hölje, och det är just därför det här skåpet dyker upp i DC-kopplade layouter där PV, batteri och växling behöver dela en enda punkt för AC-sammankoppling snarare än tre separata skåp.

MS-TS500-2: Ett dedikerat kopplingsskåp för större laster

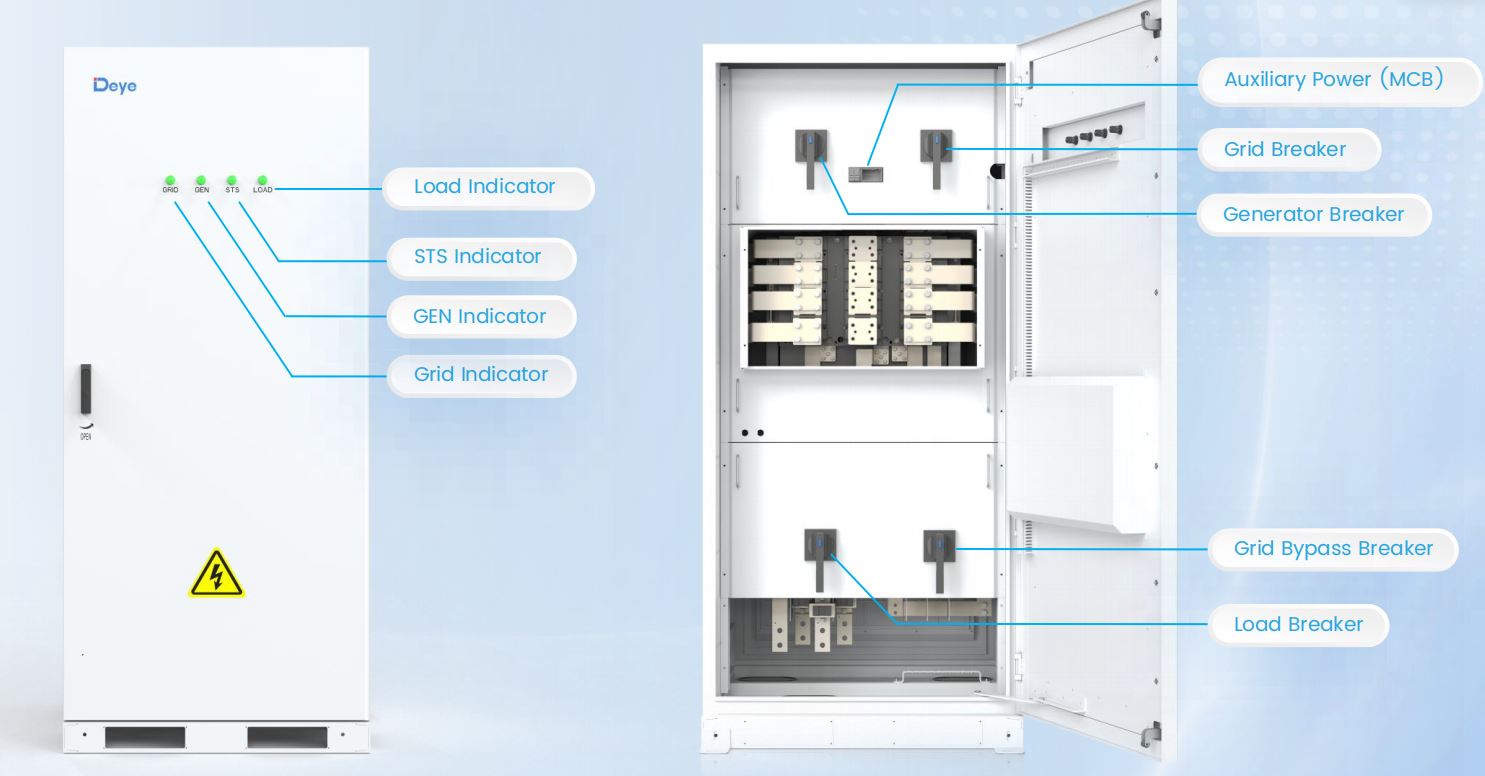

MS-TS500-2 släpper PV-funktionen helt och fokuserar på ett jobb: växla mellan elnät, generator och last med en högre klassificering än det MPPT-integrerade skåpet kan erbjuda. Den är klassad för 500 kW över belastning, nät och oljemotoranslutningar — 100 kW mer utrymme än MS-MPPT400-2 — med en samlingsskena klassad till 1000A och grenskenor på 200A, som körs på en 1000V DC isoleringsklass.

Den praktiska läsningen: när en plats redan har PV hanterad genom ett separat DC-kopplat MPPT-skåp, eller inte har någon PV alls - en ren batteri-plus-generator backup-utbyggnad, till exempel - ger MS-TS500-2 mer omkopplingskapacitet utan att betala för ett PV-steg som skulle gå oanvänd.

Att välja mellan dem baserat på webbplatstopologi

Beslutet beror generellt på hur många funktioner ett enskilt skåp behöver ta upp och hur mycket kopplingskapacitet lasten faktiskt kräver. En reservkraftsinstallation som skyddar kritiska belastningar med en N≤2 skåpkonfiguration parar vanligtvis batteriskåp med en MS-TS500-2 som sitter mellan den EMS-koordinerade batteribanken och transformatorn – ingen PV i den specifika kedjan, så det finns ingen anledning att bära MPPT-hårdvara.

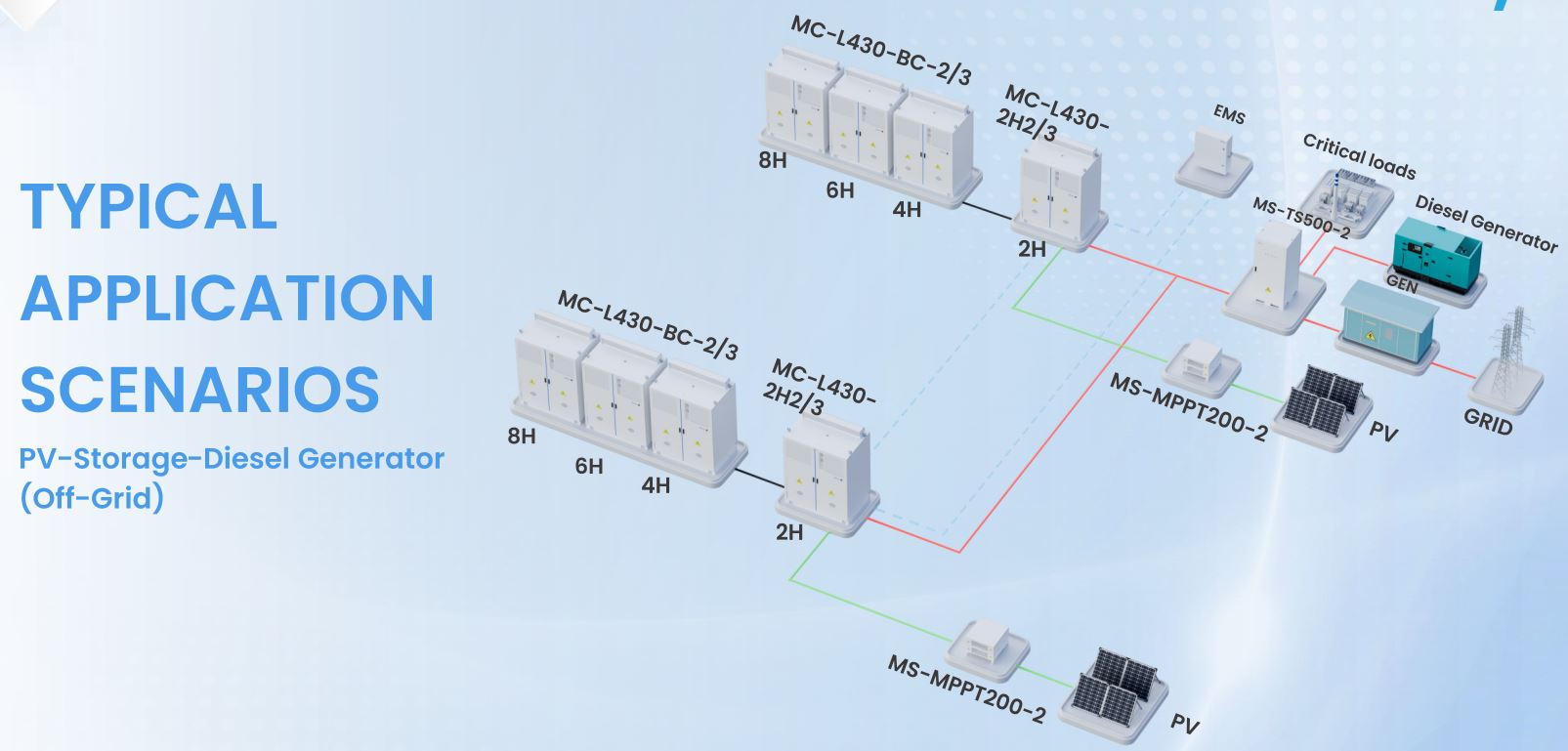

Ett mikronät för PV-lagringsgenerator tenderar däremot att gå genom MS-MPPT400-2, eftersom det ändå behöver PV-ingångssteget och den integrerade STS innebär ett skåp mindre att installera, koppla in och driftsätta. I en dieselstödd drift utanför nätet hanterar samma MS-MPPT400-2 alla tre överföringsvägarna – nät, generator och PV-matat batteri – från en enda kapsling, vilket håller omkopplingstopologin kompakt även när generationsmixen blir mer komplex.

Inget av skåpen fungerar isolerat från EMS-lagret. Både rapporterar status och accepterar styrsignaler över samma RS485/Modbus TCP/DIDO-stamnät som resten av plattformen använder, vilket är det som gör att EMS kan koordinera ett överföringsbeslut med batteriets laddningstillstånd och belastningsprioritet snarare än att växla enbart på en spänningströskel.

Varför Sub-10ms betyder mer än det låter

Tio millisekunder är ungefär en halv cykel vid 50 Hz. Den tröskeln är inte godtycklig – den är inställd för att hålla sig under genomkörningstoleransen för den utrustning som sannolikt kommer att skadas eller störas av ett avbrott: drivsystem med variabel frekvens, UPS-stödda IT-laster och precisionstillverkningskontroller som behandlar eventuellt spänningsbortfall som ett feltillstånd och stänger av försvar. En switch som tar 100 ms, eller till och med 50 ms, kan fortfarande lösa ut den defensiva avstängningen även om strömmen tekniskt sett aldrig helt försvann.

Det är också därför växlingsfunktionen behandlas som sin egen hårdvarukategori snarare än infälld i PCS eller batteriskåpet. Att isolera det till ett dedikerat STS-utrustat skåp – oavsett om det är MS-MPPT400-2 eller MS-TS500-2 – innebär att bytesbeslutet inte behöver vänta på batterisidans logik eller PCS-synkronisering, vilket är varifrån sub-10ms-numret faktiskt kommer från i praktiken.

För en djupare nedbrytning av kanalarkitekturen och switchningsspecifikationerna bakom denna generation av hårdvara, plattformens 8-kanals MPPT och 500kW STS specifikationsuppdelning täcker omkopplingshårdvaran mer i detalj. För team som utvärderar hur detta växlingslager passar in i en fullständig batteridrift, desto bredare C&I ESS-lösningar är startpunkten för att matcha antalet skåp, kopplingsläge och växlingskapacitet till en specifik plats.
