SUN-MPPT-L01-EU-AM8 och SUN-STS500L Specifikationer förklarade: 8 kanaler, 500kW STS

Två moduler, två olika jobb

SUN-MPPT-L01-EU-AM8 och SUN-STS500L sitter på motsatta ändar av samma C&I ESS-kluster. Man drar in energi från PV-strängar och lämnar den till PCS så effektivt som möjligt. Den andra bestämmer vilken strömkälla - nät, generator eller själva PCS - som faktiskt når lasten. Ingen av dem ersätter den andra, och att förstå var var och ens jobb börjar och slutar gör det lättare att dimensionera ett system rätt.

SUN-MPPT-L01-EU-AM8: Vad de 8 spårarna faktiskt gör

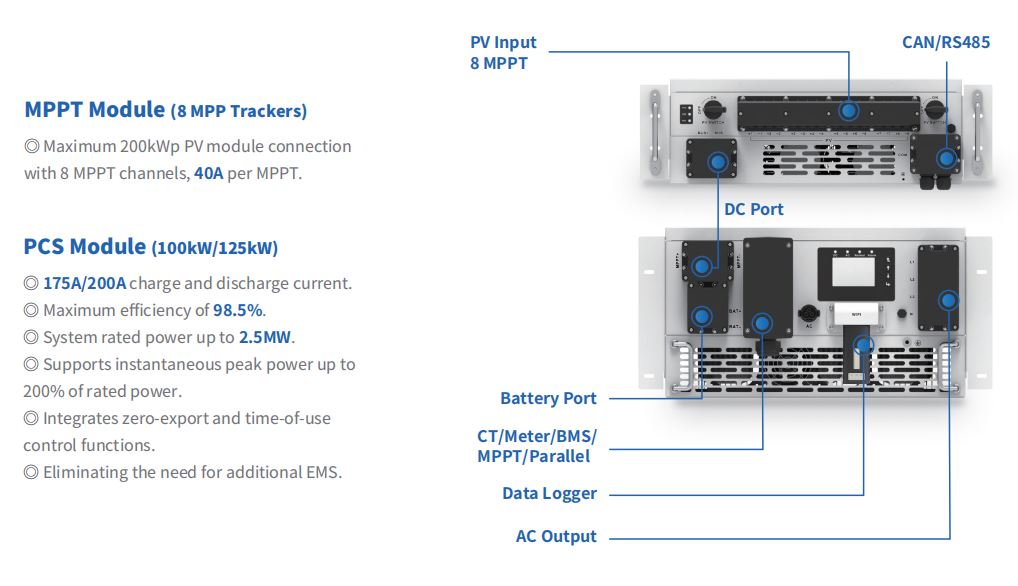

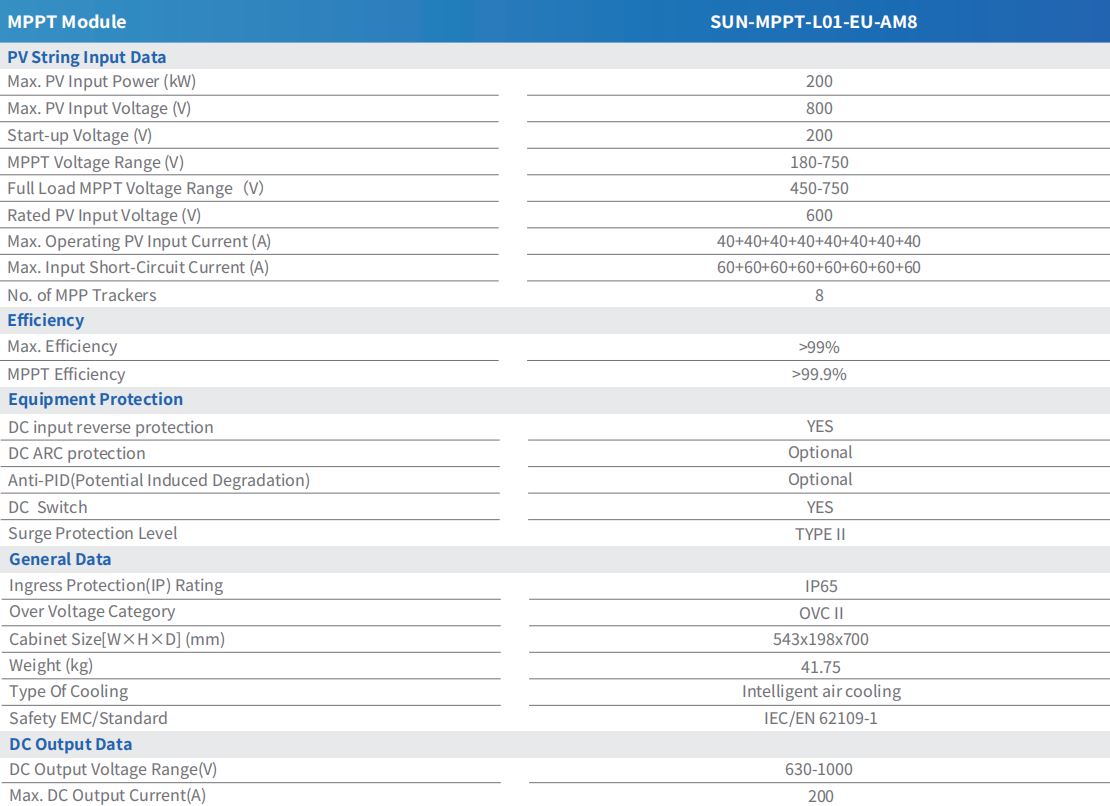

Denna modul körs 8 oberoende MPP-spårare , var och en klassad för 40A driftström och en 60A kortslutningsströmgräns, för en kombinerad maximal PV-ingång på 200kWp. Eftersom spårarna är oberoende snarare än grupperade, isoleras en skuggningshändelse eller ett fel på en sträng till den kanalen istället för att dra ner de andra sju.

Spänningsfönster har lika stor betydelse som trackern. Startspänningen är 200V, MPPT-spänningsområdet är 180-750V, och det minskar till 450-750V under full belastning. Nominell PV-ingångsspänning ligger på 600V, och DC-utgången matas in i PCS vid 630-1000V, begränsat till 200A. Maximal effektivitet är klassad över 99 %, med MPPT-spårningseffektiviteten som i sig överstiger 99,9 % – skillnaden mellan de två siffrorna är hur väl modulen hittar och håller den faktiska toppeffektpunkten när förhållandena förändras. För läsare som vill ha det underliggande konceptet förklarat mer djupgående, detta översikt över maximal power point-spårning och varför det är viktigt täcker grunderna.

SUN-STS500L: Omkopplingskapacitet och timing

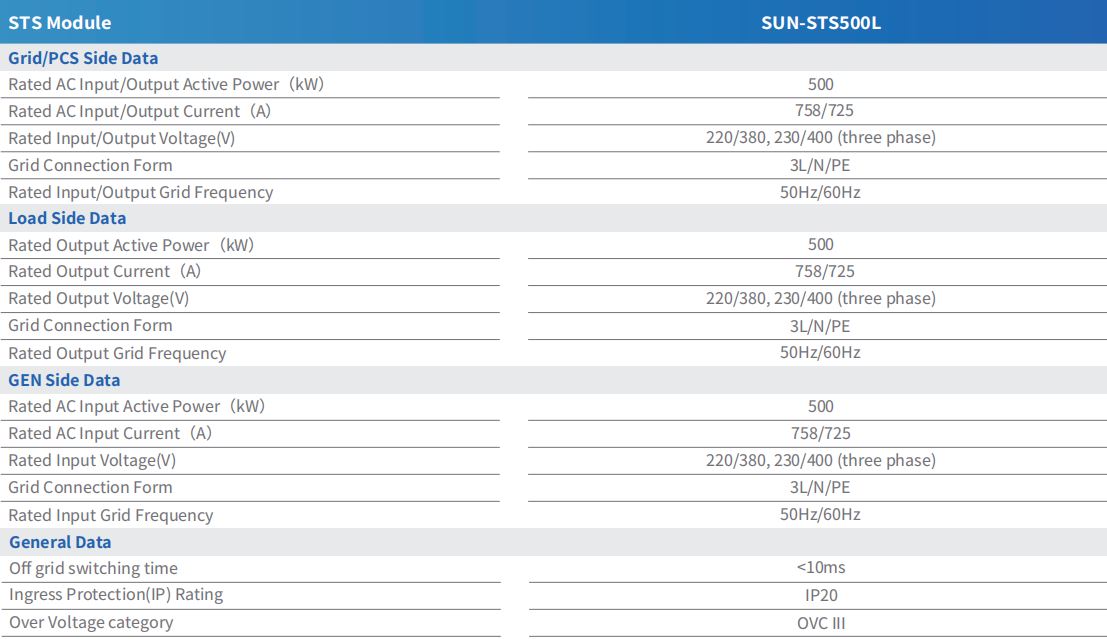

SUN-STS500L är uppbyggd kring ett enda nummer: a 500kW växlingskapacitet, tillämpad identiskt över dess Grid/PCS-sida, lastsida och GEN-sida. Varje sida är klassad för samma 758A/725A in- eller utström vid 220/380V eller 230/400V trefas, ansluten i en 3L/N/PE-konfiguration vid 50Hz eller 60Hz.

Bytetid utanför nätet är klassad till under 10 ms, vilket är tillräckligt snabbt för att anslutna laster i allmänhet inte registrerar övergången mellan nät-, off-grid- och dieselgeneratorlägen. Modulen har en IP20-klassificering och en OVC III-överspänningskategori, vilket återspeglar dess roll som en växelströmskopplingskomponent snarare än en utomhusklassad kapsling.

Hur de två modulerna fungerar tillsammans i ett kluster

I en typisk konstruktion slutar PV-strängar vid SUN-MPPT-L01-EU-AM8, som matar PCS på DC-sidan. SUN-STS500L sitter på växelströmssidan, nedströms om PCS, och bestämmer om belastningen kommer från elnät, PCS-stödd batterikraft eller en dieselgenerator. En STS500L-enhet ansluter till upp till fem 100kW PCS-enheter eller fyra 125kW PCS-enheter, så MPPT-till-STS-förhållandet i ett kluster följer hur många PCS-enheter som helst som är anslutna till den enda STS-modulen.

Denna uppdelning spelar roll vid felsökning: ett problem med PV-underprestanda pekar på MPPT-modulen och dess spårningsnivådata, medan en växlingsfördröjning eller lägesövergångsfel pekar på STS-modulen och dess ledningar på AC-sidan. Lag som specificerar ett helt kluster kring dessa två moduler kan granska hela C&I sortiment av energilagringssystem för att matcha antalet PCS och batterikapaciteten till MPPT- och STS-klassificeringarna ovan.
