BOS-B Pro-A3 batterisystem förklaras: Kapacitet, livslängd, konfiguration

Från en enda modul

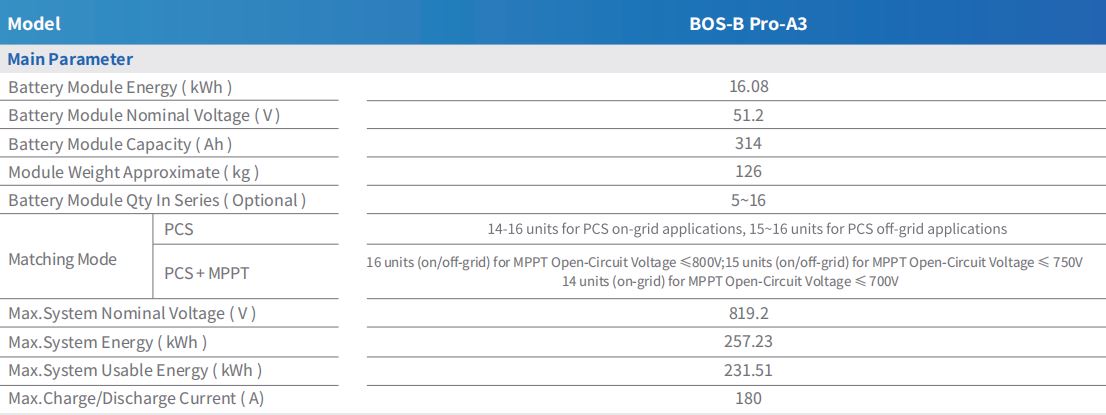

Varje BOS-B Pro-A3-ställ är byggt från samma basenhet: a 16,08kWh modul klassad till 51,2V nominell spänning och 314Ah kapacitet, vägande 126kg. Allt annat i systemet – total rackenergi, seriekonfiguration, matchande PCS-antal – skalas upp från den enda modulspecifikationen.

Hur många moduler per rack, och varför det ändras

Ett ställ kan hålla mellan 5 och 16 batterimoduler i serie, men det faktiska taket beror på hur racket är anslutet. Ansluten direkt till PCS utan MPPT i strängen, stöds 14 till 16 enheter beroende på om installationen körs on-grid eller off-grid. När MPPT väl har lagts till ändras gränsen med PV-öppningsspänningen: 16 enheter är tillåtna vid 800V eller lägre, 15 enheter vid 750V eller lägre, och 14 enheter på nätet endast vid 700V eller lägre.

Vid den maximala 16-modulskonfigurationen når racket en systemnominell spänning på 819,2V, en maximal systemenergi på 257,23 kWh , och 231,51 kWh användbar energi — gapet mellan de två återspeglar det rekommenderade djupet på 90 % urladdning.

Laddnings- och urladdningsgränser på racknivå

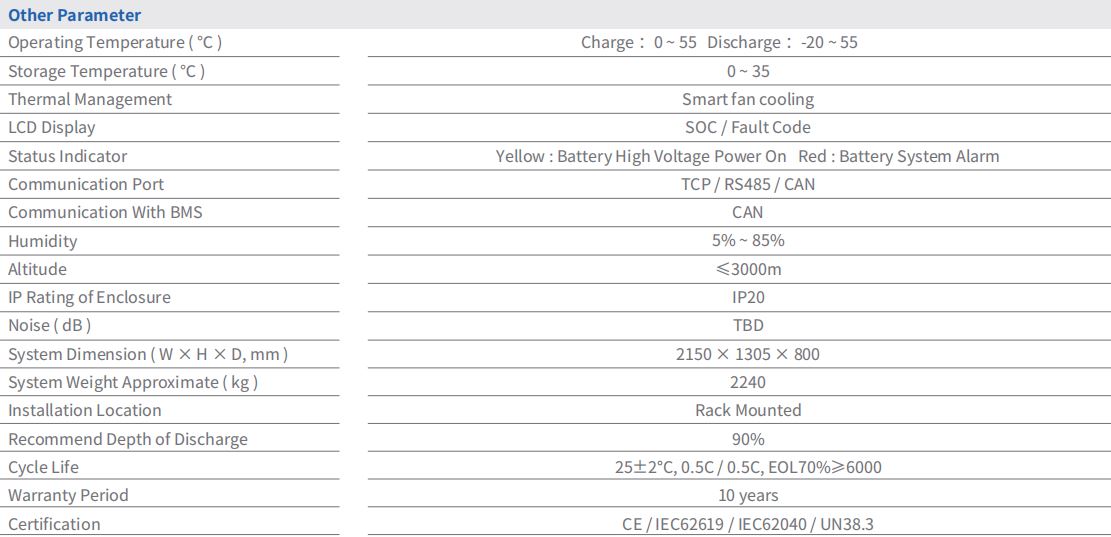

Oavsett modulantal är rackets maximala laddnings- och urladdningsström begränsad till 180A . Laddning är tillåten inom ett intervall på 0°C till 55°C, medan urladdningen sträcker sig ner till -20°C, vilket ger systemet mer driftsutrymme under kalla förhållanden när strömmen dras ur än när den sätts in igen. Förvaringstemperaturen, separat från driftstemperaturen, är begränsad till 0-35°C.

Cykellivslängd och vad garantin faktiskt täcker

Cykellivslängden är klassad till 6000 cykler eller mer till 70 % uttjänt kapacitet, testad vid 25±2°C med 0,5C laddning och 0,5C urladdningshastigheter. Den siffran är vad den 10-åriga garantiperioden är uppbyggd kring - ett ställ som cyklas en gång om dagen med den testade hastigheten och urladdningsdjupet bör fortfarande behålla meningsfull användbar kapacitet när garantiperioden går ut.

Rekommenderat urladdningsdjup är inställt på 90 %, och modulens LFP-kemi är det som gör att kombinationen av det urladdningsdjupet och 6000-cykelklassificeringen håller sig under garantiperioden, snarare än att byta den ena mot den andra som vissa andra kemier kräver.

Inneslutning, kommunikation och fysiskt fotavtryck

Hela racken mäter 2150 × 1305 × 800 mm och väger cirka 2240 kg vid maximal konfiguration, monterad som en rackinstallerad enhet snarare än fristående. Kommunikation körs över TCP, RS485 eller CAN, med CAN specifikt som används för kommunikation med BMS. Värmehantering hanteras genom smart fläktkylning, och kapslingen har en IP20-klassificering som lämpar sig för inomhus eller skyddad installation snarare än direkt utomhusexponering.

Status rapporteras via en SOC- och felkodsdisplay, uppbackad av ett tvåfärgsindikatorsystem - gul för högspänningsström på, röd för ett batterisystemlarm - så att en tekniker kan läsa rackstatus utan att öppna en panel eller ansluta en bärbar dator. Certifieringen täcker CE, IEC62619, IEC62040 och UN38.3.

Där detta passar i en större byggnad

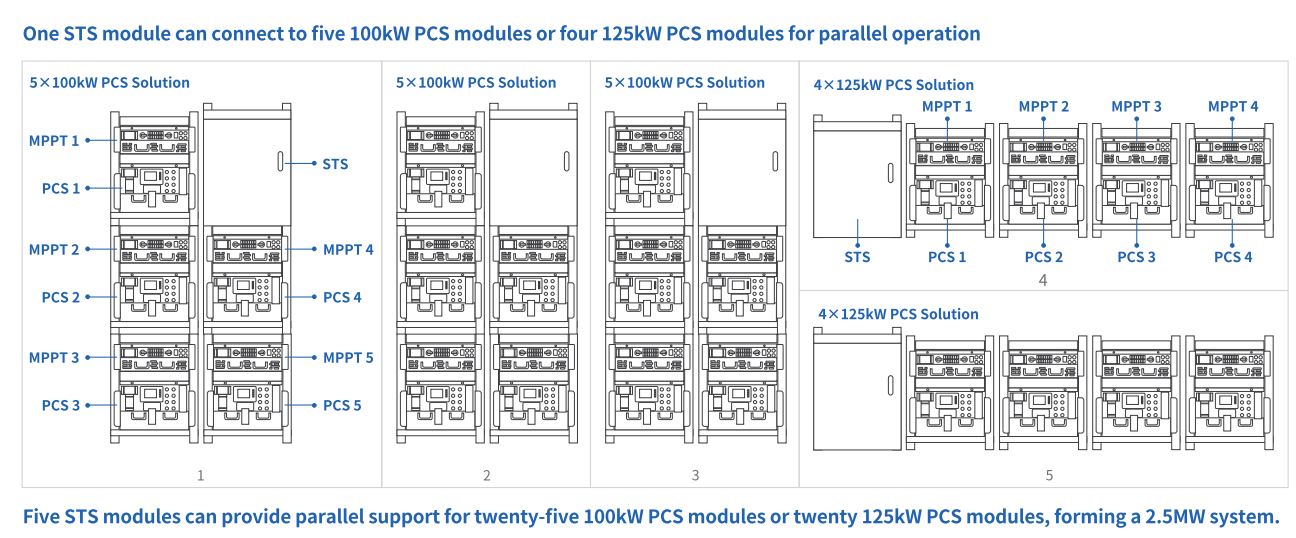

Dessa siffror per rack är byggstenen för allt större: en PCS kan bära upp till 16 rack parallellt, så ett projekts totala energikapacitet är egentligen bara 257,23 kWh per rack multiplicerat med hur många rack PCS-antalet tillåter. Alla som specificerar ett helt kluster runt detta batteri kan granska det bredare storskalig uppsättning av batterienergilagringssystem för att se hur rackantal, PCS-betyg och total platskapacitet passar ihop.
