Hålla celler under 35°C: MS-GS215-2H3s väg till 6 000 cykler och 70 % EOL

Siffran som inte visas i en jämförelse av specifikationerna

De flesta C&I-batteriskåp jämförs på kWh, kW och pris per cykel. Det som sällan granskas är temperaturkontrollslingan som avgör om det annonserade antalet cykler är realistiskt eller optimistiskt. En cell som hålls vid 35°C bryts ned på en meningsfullt annorlunda kurva än en som regelbundet stiger till 45°C eller 50°C - och den skillnaden förvärras över tusentals cykler till år av användbar tillgångs livslängd.

Deye's MS-GS215-2H3 knyter ihop det ≥6 000 cykler, 70 % av livslängden kapacitetsklassning direkt till ett termiskt ledningssystem byggt kring ett mål: håll varje cell under 35°C, oavsett omgivningsförhållochen eller laddnings-/urladdningsbelastning. Det här stycket går igenom hur målet faktiskt hålls.

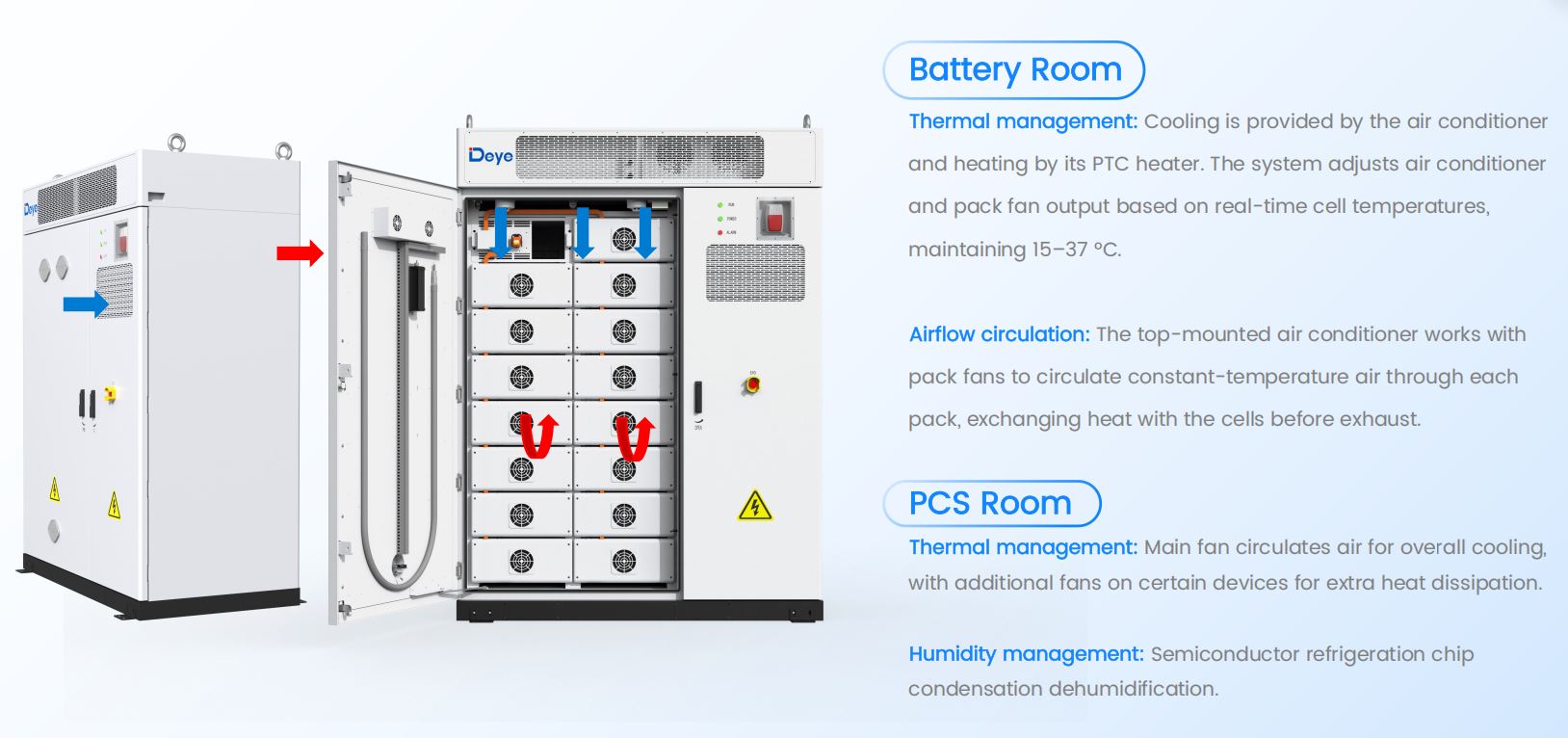

En tvåvägskontrollslinga, inte bara kylning

Batterirummet är inte beroende av att en enda kylenhet reagerar på en enda sensor. Kylning kommer från en luftkonditionering; uppvärmning kommer från en PTC-värmare inbyggd i samma slinga. Båda justeras kontinuerligt baserat på celltemperaturavläsningar i realtid, tillsammans med packfläkteffekt, vilket håller facket inom ett arbetsband av 15–37°C .

Att köra värme och kyla på samma kontrollslinga är viktigt i klimat med stora dag-natt-svängningar eller säsongsbetonade extremer. Ett skåp som bara kyler kommer att låta cellerna bli kalla på vintermorgnarna, vilket skadar laddningsacceptansen och accelererar risken för litiumplätering vid låga temperaturer lika säkert som värme accelererar nedbrytningen i andra änden.

Luftflödescirkulation: Få luft med konstant temperatur till varje förpackning, inte bara rummet

Att hålla en medeltemperatur på rumsnivå är inte samma sak som att hålla varje cell till den temperaturen - ett fack kan i genomsnitt vara 30°C medan förpackningar på baksidan går varmare än förpackningar nära luftkonditioneringen. Deyes design leder luft aktivt snarare än passivt: den toppmonterade luftkonditioneringen fungerar tillsammans med individuella fläktar , trycker luft med konstant temperatur genom varje förpackning i tur och ordning så att den byter värme med cellerna direkt innan den töms.

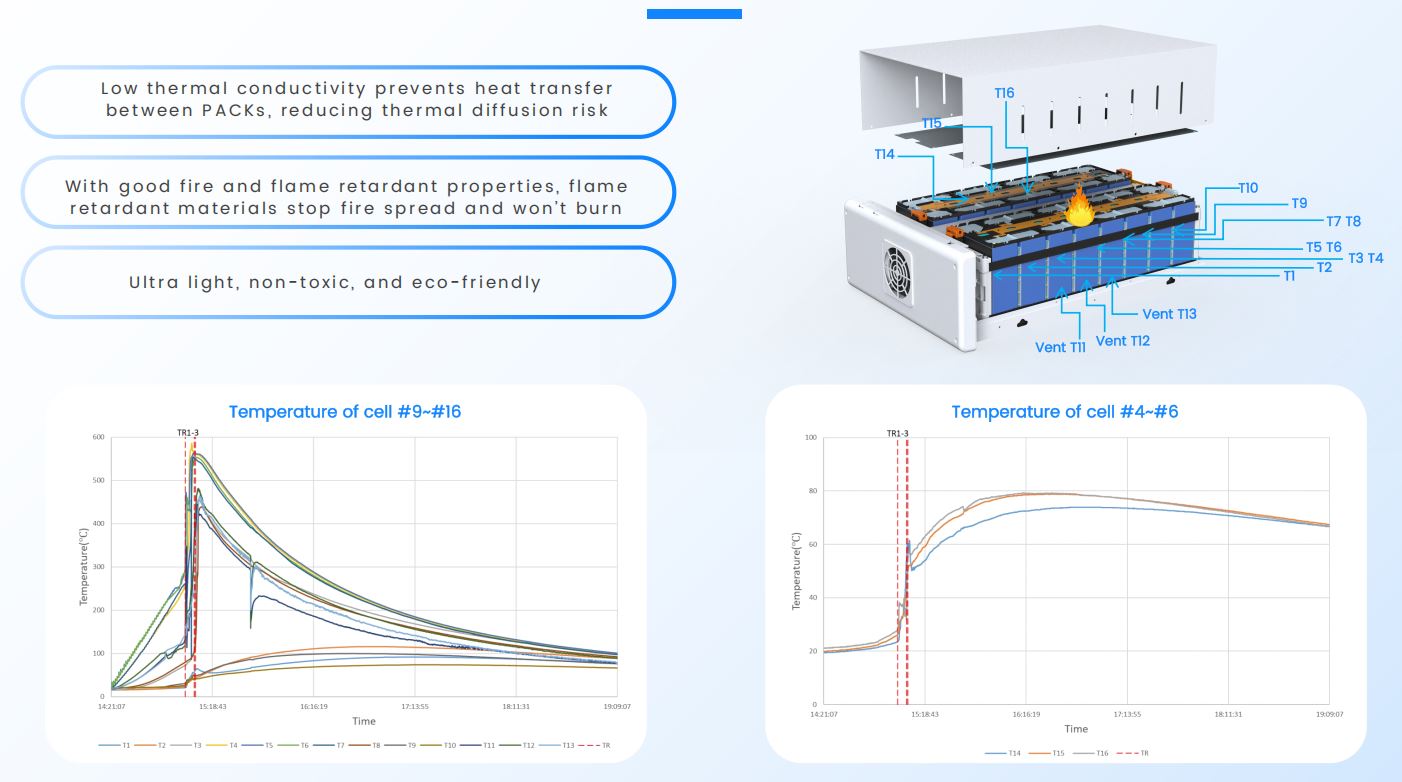

Temperaturövervakningspunkter över packstapeln
Zon	Övervakat räckvidd
Lägre förpackningar	Cell #1–8 (T1–T9)
Övre förpackningar	Celler #9–16 (T10–T16)
Ventilationszoner	T11, T12, T13

Denna pack-by-pack-cirkulation är det som gör cell-till-cell temperaturdelta - inte bara rumsmedelvärde - en kontrollerbar variabel. Ett skåp som bara mäter omgivande lufttemperatur kan inte fånga ett enda överhettningspaket i tid; en som övervakar sexton distinkta zoner kan.

Isolering som passiv backspärr

Aktivt luftflöde klarar normala driftsförhållanden, men isoleringsskiktet på förpackningsnivå är det som begränsar hur långt värmen färdas om en förpackning blir varm. Materialet mellan förpackningarna är specificerat för låg värmeledningsförmåga, speciellt för att bromsa värmeöverföringen till angränsande förpackningar, vilket minskar risken för termisk diffusion över stapeln. Den är också flamskyddad, lätt och giftfri - egenskaper som har lika stor betydelse för vad som händer under en aktiv termisk händelse som för rutinmässig daglig drift.

Detta är samma isoleringsskikt som fungerar som en inneslutningsåtgärd i skåpets brandsäkerhetsdesign – värmeledning och brandsäkerhet är inte separata system här, de delar samma fysiska barriär som gör två jobb samtidigt.

PCS-rummet kör sin egen kylslinga

Kraftelektronik genererar sin egen värmebelastning oberoende av batteriet, så PCS-facket hanteras separat från batterirummet. En huvudfläkt hanterar den totala luftcirkulationen, med ytterligare fläktar monterade på specifika högavledningskomponenter för riktad kylning. Fuktigheten styrs genom ett halvledarkylchip som kondenserar och avlägsnar fukt från utrymmets luft.

Att separera de två termiska zonerna undviker en vanlig designgenväg: att dela en kylslinga mellan batterier och kraftelektronik tenderar att underdimensionera båda, eftersom de två har olika temperaturtoleranser och olika felkonsekvenser.

Vad 35°C-kontroll faktiskt köper: 6 000 cykler och 70 % EOL

Rubriknumren på detta skåp — ≥6 000 cykler and 70 % kapacitetsretention vid slutet av livet — är inte oberoende av det termiska systemet som beskrivs ovan; de är den direkta utgången av det. LFP-cykellivssiffror är alltid villkorade av driftstemperaturen, och Deyes betyg kan endast uppnås eftersom den termiska hanteringsslingan håller cellerna inom 15–37°C-bandet som beskrivits tidigare istället för att låta dem driva med omgivningsförhållandena.

Livscykelklassificeringskontext
Metrisk	Värde
Cykelliv	≥6 000 cykler
Uttjänt kapacitet	70 %
Målcellstemperaturtak	<35°C
Manöverband för batterirum	15–37°C

För ett projekt som kör en daglig cykel, översätts 6 000 cykler till ungefär 16 års tjänst innan kapaciteten sjunker till 70 % av namnskylten – en siffra som bara gäller om det termiska systemet gör sitt jobb var och en av dessa cykler, inte bara under laboratorietestförhållanden.

Driftskalet: -20°C till 50°C, IP54, C5

Intern termisk kontroll spelar bara roll om själva kapslingen kan överleva platsen den är utplacerad på. Skåpet är klassat för -20°C till 50°C omgivningsdrift (med nedstämpling över 45°C), bär en IP54 inträngningsbetyg och är byggd för en C5 rostskyddsklass för kust-, industri- eller miljöer med hög luftfuktighet. Arbetshöjden är klassad till 3 000 m.

Ingen av dessa tre klassificeringar gör det interna temperaturkontrollarbetet som beskrivs ovan - de definierar de yttre förhållanden som det interna systemet måste arbeta mot. Ett skåp med utmärkt intern termisk kontroll men en svag kapslingsklassning skulle fortfarande misslyckas på en tuff plats; de två är designade som ett par här.

Vad detta betyder för den totala ägandekostnaden

Termisk hantering är osynlig i en jämförelse av specifikationerna men dyker upp direkt i två siffror som är viktiga för projektekonomin: realiserad livslängd och hastigheten för kapacitetsförsvagning. Ett skåp som låter celler gå varma kan träffa samma namnskylt kWh på dag ett, men nå 70 % kapacitet år tidigare än dess nominella cykelräkning antyder - vilket gör en 15-årig tillgång till en 10-årig.

För integratörer som dimensionerar ett projekts totala ägandekostnad snarare än bara dess förhandspris, är den termiska arkitekturen som beskrivs här i praktiken vad 10-årsgarantin prissätts mot. Det är värt att granska tillsammans med hur strömkonverteringssystem koordinerar med BMS för att skydda batteriets livslängd i realtid och mot full C&I ESS-lösningar när man jämför skåp på livscykelkostnad snarare än enbart rubrikkapacitet.
