Deye Inverter F55 (DC-Volt High-Fault) Praktisk analys

Deye Inverter F55 (DC - Volt hög - Fel) Praktisk analys - Snabb felsökning och åtgärdande av DC-överspänning från ett riktigt fall

Översikt

F55 (DC - Volt Hög Fault) är en felkod för högspänningsskydd på DC-sidan på Deye-hybridväxelriktare. Det orsakas vanligtvis av felaktiga systemkonfigurationer och driftsförhållanden snarare än maskinvarufel. När den utlöses, stänger omriktaren omedelbart av PV-ingången och stoppar PV-genereringen. Den här artikeln dissekerar kärnorsakerna och triggerlogiken för F55 med hjälp av tre riktiga skärmdumpar på plats, och tillhandahåller en standardiserad, fältfärdig procedur från dataspårning till sanering på plats. Vägledningen är tillämplig på hela utbudet av Deye-bostäder fas och tre fas låg spänningshybridväxelriktare och är avsedd för solcellsinstallatörer och O&M-personal.

1. Fallfelsfenomen - Låsa kärnanomali från tre skärmdumpar

I det här fallet slutade PV-lagringssystemet för bostäder att exportera upprepade gånger under högbestrålningsperioder dagtid. Fjärrövervakning utlöste larm. De tre på - webbplatsens skärmdumpar bildar en komplett beviskedja och visar tydligt kärnfrågan:

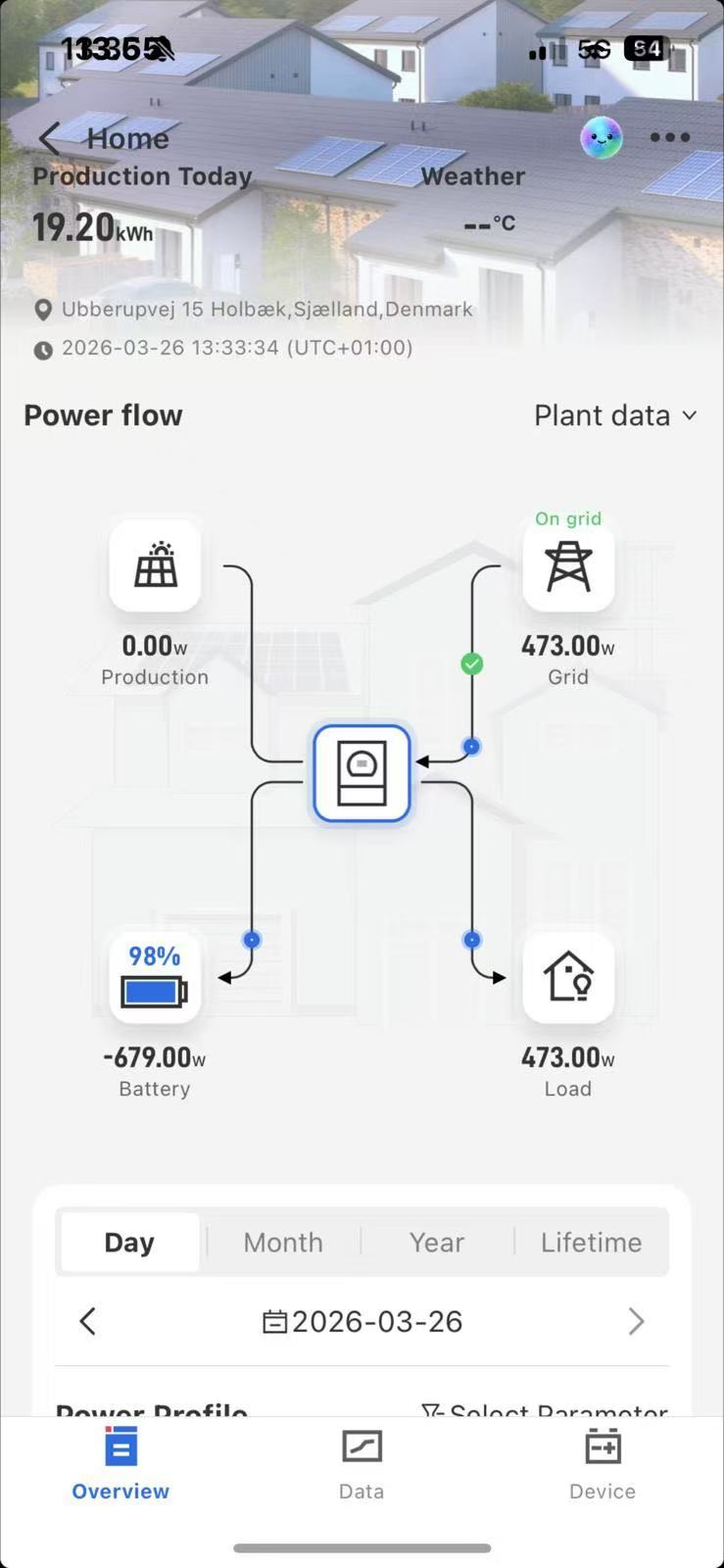

Figur 1 - Skärmdump av Power Flow

PV-genereringseffekten sjunker direkt till 0 W. Systemet stoppar PV-genereringen och förlitar sig helt på

nättillförsel plus batteriurladdning för att tjäna lasten. Det här är kunden - upplevt symptom på "ingen generation".

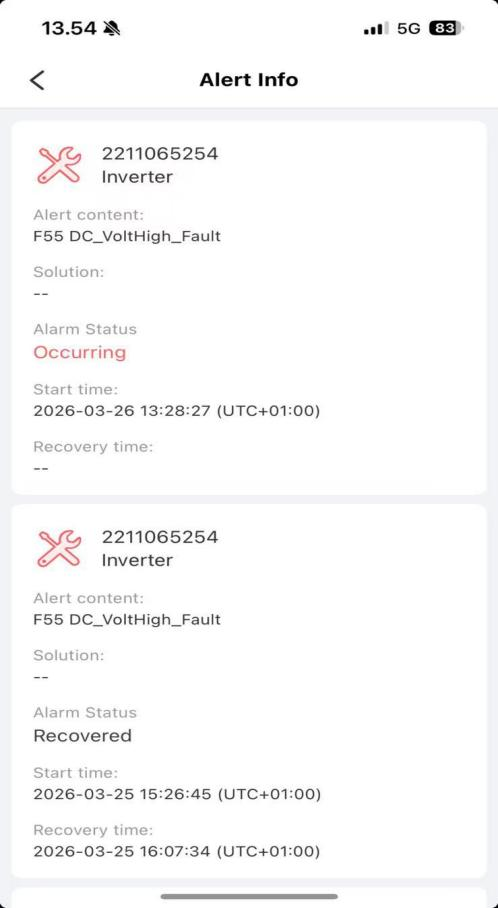

Figur 2 - F55 Larmlogg Skärmdump

Plattformen rapporterar F55 DC - Volt Hög - Fel som indikerar DC-bussen över spänning. Fel uppstår under dagtid - irradians perioder och automatiskt rensas när irradians faller. Det upprepade mönstret matchar typisk DC-överspänningstid.

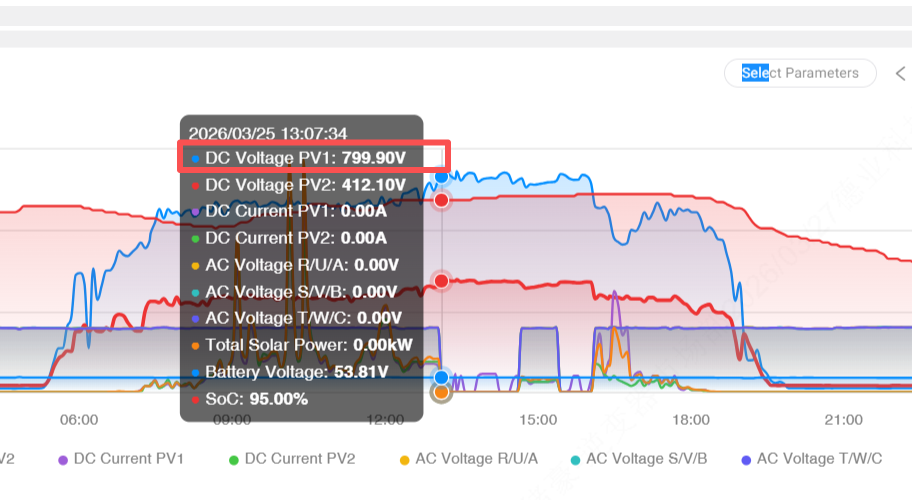

Figur 3 - Skärmdump av operationsdata

Denna skärmdump är nyckeln till root - orsaka identifiering. Kärnanomalierna är tydliga: PV1 DC-spänningstoppar till 799,90 V, PV1 och PV2 PV-strömmar är 0,00 A, batteri SOC är 95 % med batterispänning 53,81 V, och AC-sidans spänningar är alla 0 V, vilket indikerar att omriktaren har kopplats bort från nätet.

De tre skärmdumparna pekar på slutsatsen att överdriven DC - sidospänningen utlöste växelriktaren ' s skyddande åtgärder och orsakade generationsavstängningen. Ett nästan fullt batteri förvärrade spänningstillståndet ytterligare.

2. F55 Fault Core Definition och Case Trigger Logic

1. Officiell definition

F55 anger DC-buss överspänningsskydd. Växelriktaren ' s skyddslogik förhindrar att hög DC-spänning skadar IGBT, DC-linkkondensatorer, batteriets BMS och andra kritiska komponenter. När likspänningen överskrider den konfigurerade skyddströskeln, utför växelriktaren skyddsåtgärder.

2. Komplett triggerlogik för detta fall

Genom att kombinera de tre skärmdumparna med växelriktarens skyddsbeteende är felkedjan som följer och representerar ett typiskt F55-scenario:

- Grundorsak: PV1-strängen innehåller för många moduler i serie så att öppen kretsspänningen avsevärt överstiger växelriktaren ' s MPPT- eller DC-ingångsgränser. Skärmdumpen visar 799,90 V vilket vida överskrider typiska säkerhetsgränser.

- Direkt trigger: Vid middagstid under stark irradians stiger PV-spänningen ytterligare och passerar skyddströskeln.

- Förstärkningsfaktor: Batteri SOC på 95 % är nästan fullt, vilket ger liten kapacitet att absorbera överskott av PV-effekt. Överskottsenergi ackumuleras på DC-sidan och pressar spänningen högre.

- Skyddsåtgärd: Växelriktaren triggar F55, stänger av PV-ingången så att PV-strömmar sjunker till noll och kopplar från nätet så att växelspänningen visar noll. PV-effekten sjunker till 0 W och systemet slutar exportera.

- Automatisk återställning: När irradiansen minskar på kvällen faller PV-spänningen tillbaka till det säkra området, skyddet försvinner och växelriktaren återgår till normal drift.

3. Kärnorsaker till F55 (Majoriteten av icke-maskinvaruproblem)

Baserat på skärmdumparna och fältstatistiken, orsakas de flesta F55-fel inte av hårdvarufel. Detta fall matchar två primära orsaker som bör vara i fokus för kontroller på plats:

1. Överdriven PV-strängkonfiguration (primär orsak, ~60 %)

Det här fallet är typiskt: antalet PV1-strängserier är för högt så öppenkretsspänningen når 799,90 V, vilket vida överstiger växelriktaren ' s tillåten ingång. Under stark instrålning utlöses oundvikligen överspänningsskydd. Vissa fall visar också obalans mellan PV1 och PV2 i modultyp eller strängantal, vilket gör att en sträng överskrider säker spänning.

2. Otillräcklig batteriabsorption (sekundär, ~25%)

Hög battery SOC above 85% is not the root cause but acts as a voltage amplifier. With the battery nearly full, charging power drops and excess PV energy cannot be absorbed. If anti‑islanding or anti‑reverse settings prevent exporting to the grid, the excess energy accumulates on the DC side and accelerates F55 triggering.

Andra vanliga icke - hårdvaruorsaker

- Felaktiga parameterinställningar som alltför strikta antireverseringsgränser, inaktiverad effektutjämning eller felaktiga inställningar för batteriladdningsavbrott som gör att spänningen höjs.

- Problem med DC-ledningar som lösa eller oxiderade anslutningar som förvränger spänningsavkänningen och orsakar falsk överspänningsdetektering.

4. Standardiserad F55-felsökningsprocedur - Fjärrkontroll först, sedan på - webbplats

Följ principen "fjärrspårning av skärmdump först, sedan praktiska kontroller på plats; inspektera kretsar före hårdvara". De tre skärmdumparna kan identifiera cirka 90 % av problemen och undvika onödig rivning.

Steg 1 - Fjärrspårning av skärmdump (kärna, 5 minuter att låsa grundorsaken)

Hämta de tre kärnbilderna från plattformen och verifiera fyra punkter:

- Från figur 2 bekräfta F55 och att triggers inträffar under hög irradians, vilket indikerar PV - sidofrågor.

- Från figur 3 kontrollera PV spänning och ström. Spänning långt över MPPT eller ingångsgränser med noll ström pekar på PV-strängkonfigurationsproblem.

- Från figur 3 kontrollera batteriets SOC. Hög SOC över 85 % indikerar otillräcklig absorptionsförmåga.

- Från figur 1 och figur 3, kontrollera AC-sidan för att utesluta nätproblem som orsak till avstängning.

Steg 2 - Kontroller på plats på PV-sidan (kärnsanering)

- Koppla bort PV från växelriktaren och mät PV1/PV2 öppen kretsspänning med en multimeter för att verifiera skärmbildsavläsningarna.

- Beräkna om antalet strängar och se till att öppen kretsspänning ligger inom säkra gränser under förväntade temperaturförhållanden.

- Inspektera PV DC-terminaler för lösa anslutningar eller oxidation och kontrollera modulerna för skador eller skuggning.

Steg 3 — Battery and parameter optimization (remove amplifying factors)

- Återställ batteriladdningsavbrott och andra batteriparametrar till tillverkarens standardinställningar.

- Undvik laddning under toppbestrålningstid som 11:00–15:00 och skift laddningen till nätet under lågtrafik för att öka absorptionsutrymmet.

- Släpp på lämpligt gränser för antireversering/export inom lagstadgade bestämmelser och möjliggör effektutjämning för att undertrycka spänningsspikar.

Steg 4 — Hardware checks (only if prior steps fail, rare)

- Uppdatera inverterns firmware och, om nödvändigt, återställ fabriksinställningarna och konfigurera om parametrarna.

- Kontakta Deye teknisk support för inspektion av DC-spänningssensorer, IGBT:er och batteriets BMS. Ta inte isär växelriktaren utan tillstånd.

5. Fallspecifik saneringsplan – praktisk och hållbar

Fokus på PV-strängkorrigering och batteri/parameteroptimering. Alla åtgärder nedan är körbara i fält och bör eliminera upprepning.

1. Kärnsanering på PV-sidan

- För PV1-spänningsavläsningen på 799,90 V, minska omedelbart antalet PV1-strängserier så att öppen kretsspänning faller inom växelriktaren ' s tillåtet ingångsområde med säkerhetsmarginal. Efter omkonfigurering, mät öppen kretsspänning i frånkopplat tillstånd och återanslut endast när avläsningarna är normala.

- Se till att PV1 och PV2 använder identiska modultyper, antal strängar och helst samma produktionsbatcher. Håll spänningsskillnaderna mellan strängarna minimala.

2. Batteri- och parameteroptimering

- Ställ in den övre gränsen för batteriladdningen till en nivå som lämnar utrymme för PV-absorption, till exempel 80 %–85 % SOC.

- Tillåt begränsad export till nätet där det är tillåtet för att undvika ackumulering av DC-energi.

- Aktivera effektutjämning och PV-effektbegränsande funktioner för att undertrycka plötsliga spänningar eller strömstötar.

3. Enkelt rutinunderhåll

- Dra åt DC-anslutningarna på PV- och batterisidorna, ta bort oxidation och se till att de är ordentligt isolerade.

- Hämta de tre kärnskärmbilderna varje månad för att övervaka PV-spänning och batteri-SOC och ingripa tidigt om avvikelser uppstår.

7. Viktiga takeaways

- F55 är en normal säkerhetsåtgärd och indikerar inte nödvändigtvis hårdvarufel. De flesta händelser orsakas av att PV-strängkonfigurationen överskrider växelriktargränserna. Batterihög SOC och felaktiga parameterinställningar är vanliga förstärkningsfaktorer.

- Snabb diagnos bygger på tre skärmdumpar: strömflöde, larmlogg och driftsdata. Dessa bilder möjliggör en fem-minuters spårning av orsaken i de flesta fall.

- Åtgärdsprioriteringar: korrekt PV-strängkonfiguration för att eliminera grundorsaken, och optimera batteri- och växelriktarparametrar för att ta bort förstärkningsförhållanden och förhindra upprepning.

Handlingsbar checklista

- Hämta och spara figur 1, figur 2 och figur 3 för varje incident.

- Koppla bort och mät PV Voc i fält.

- Beräkna om och justera antalet strängar för att möta växelriktarens ingångsgränser.

- Koordinera batteriladdningsgränser med batterileverantören och aktivera utjämning av ström.

- Dokumentera ändringar och övervaka varje månad via fjärrskärmdumpar.
