När en växelriktare rapporterar en AC-överströmshändelse men platsen verkar normal några minuter senare, är instinkten ofta att misstänka en störande trip. I praktiken är den bättre utgångspunkten oftast enklare: läs faserna, kontrollera var den AC-kopplade växelriktaren är ansluten och fråga vad som ändrades omedelbart före larmet.

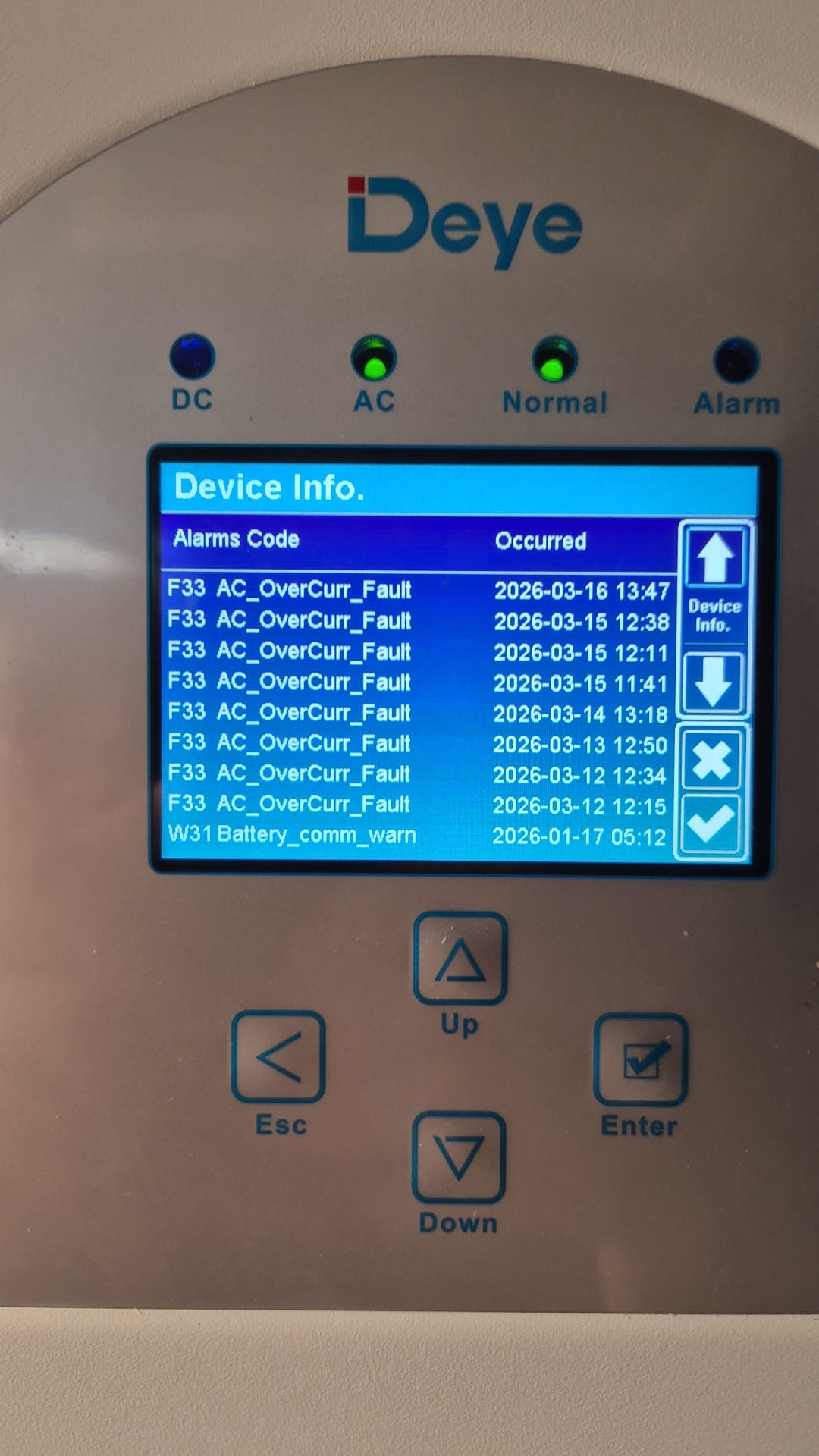

Fälttjänst belönar sällan det snabbaste antagandet. Ett larm som verkar mystiskt vid första anblicken visar sig ofta vara vanligt när man väl förstår den elektriska vägen. F33 hamnar helt i den kategorin. På vissa Deye-hybridväxelriktarfamiljer är koden listad som AC_OverCurr_Fault. På andra familjer skiftar numreringen något, men den praktiska lektionen är ungefär densamma: börja med AC-sidan innan du drar slutsatsen att maskinen har felrapporterat händelsen.

Den skillnaden spelar roll, eftersom en AC-överströmshändelse ofta tolkas för snävt. Installatörer kan titta på den totala strömstyrkan på platsen, ta en strömavläsning i konstant tillstånd, se inget dramatiskt och besluta att larmet inte kan vara verkligt. Ändå beter sig strömmen inte alltid på det snygga, jämnt balanserade sättet som en maktsiffra i rubriken antyder. En plats kan se blygsam ut i totala kilowatt och ändå lägga en meningsfull börda på en fas, särskilt där AC-koppling, reservbelastningar eller kortlivade växlingshändelser är inblandade.

Börja med koden, men sluta inte där

Den första användbara punkten är en nykter. Felkodsnumreringen kan variera beroende på växelriktarfamilj, så ett serviceteam bör alltid bekräfta den exakta modellen innan någon enskild kod behandlas som universell. Trots det pekar Deyes egna manualer i en konsekvent riktning: när växelriktaren flaggar för ett överströmstillstånd på AC-sidan bör undersökningen börja med ström på AC-vägen, inte med en förhastad slutsats att batteriet, BMS eller PV-ingången måste bära skulden.

Det kan låta självklart, men det är där många konversationer kommer på avvägar. När ett batteri ser friskt ut i historiska data, flyttas uppmärksamheten ofta till programvara eller firmware. Ibland är det berättigat. Oftare har grunderna fortfarande inte kontrollerats ordentligt: ​​var strömmen flödade, på vilken fas den var koncentrerad och om systemkonfigurationen gjorde den koncentrationen mer sannolik.

Varför en senare nollströmavläsning bevisar väldigt lite

En vanlig fältinvändning låter lugnande, men den är inte avgörande: "Vi kollade strömmen när larmet diskuterades och det var noll." Det berättar bara hur sidan såg ut vid det senare ögonblicket. Den berättar inte vad som hände när händelsen utlöstes.

Korta överströmshändelser kan komma och gå snabbt. En kompressor, pump, värmebank, laddare eller annan växelriktare kan ändra bilden på några sekunder. Om tillståndet försvinner innan en tekniker anländer, kan steady-state-avläsningen se helt ofarlig ut. Historiska kurvor kan också missa de mest avslöjande detaljerna eftersom händelsen kan vara kortare än loggningsintervallet eller kan utjämnas till en bredare trend som ser omärklig ut i efterhand.

Det är därför sammanhanget är viktigt. En servicerapport blir mycket mer användbar när den registrerar vad som slogs på, vilket läge systemet var i, om platsen var nätansluten eller arbetade genom lastsidan och om händelsen sammanföll med en känd förändring i efterfrågan.

5 kW missförståndet: total effekt och fasström är inte samma sak

En rad från fältet kommer upp om och om igen: "Belastningen är begränsad till 5 kW, och 5 kW ger inte 22 A." Detta påstående är endast sant under ett visst antagande, nämligen att kraften delas jämnt över ett trefassystem. När väl belastningen eller den AC-kopplade källan är koncentrerad på en enda 230 V-fas ändras aritmetiken på en gång.

Så det mer exakta uttalandet är detta: 5 kW ger normalt inte 22 A på varje fas i ett balanserat trefassystem, men det kan säkert ligga i det intervallet på en 230 V-fas. Det är just därför fasnivådata är viktiga. En plats kan vara inom förväntningarna totalt sett och ändå pressa en ledare mycket hårdare än den totala effektsiffran antyder.

Poängen är inte att varje läsning på 22 A är acceptabel. Det är att numret i sig inte ska avfärdas som omöjligt utan att först fastställa hur makten fördelas. I en riktig installation kan en AC-kopplad strängväxelriktare på L1, eller en stor belastning koncentrerad till L1, göra fasströmmen mycket viktigare än rubrikens kW-tal.

Varför AC-kopplingsplatsen är viktig

Deyes europeiska hybridväxelriktardokumentation gör en viktig poäng som är lätt att förbise i den dagliga felsökningen: AC-koppling kan konfigureras på nätsidan eller på lastsidan, och på modeller som stöds kan GEN-porten också användas som en Micro Inv Input. Den flexibiliteten är användbar, särskilt vid eftermontering av ett befintligt solsystem, men det förändrar också hur ström rör sig genom installationen och hur larm ska tolkas.

Om en växelriktare på nätet är AC-kopplad på lastsidan, bör diskussionen omedelbart skifta från total platsgenerering till vägen som strömmen tar genom backuputgången och faserna som är anslutna till den. På samma sätt, när en extern mätare används för AC-kopplad övervakning, noterar Deyes manualer att mätardata måste kommunicera korrekt med hybridväxelriktaren för att lastförbrukningsdata ska vara korrekta. Utan det sammanhanget kan tekniker och kunder sluta bråka om skärmdumpar snarare än att diagnostisera det verkliga elektriska tillståndet.

Läs faserna, inte bara totalen

Det är här växelriktarens egna detaljsidor är ofta mer avslöjande än en enda totaleffektvy. Deyes gränssnitt presenterar spänning, ström och effekt för varje fas på växelriktarsidan, och spänning och effekt för varje fas på lastsidan. För ett serviceteam är det inte dekoration. Det är ofta den avgörande ledtråden.

Trefassystem kan fortfarande vara ojämna. Deyes datablad för lågspännings trefashybrider anger att växelriktaren stöder obalanserad uteffekt, och menyerna på nyare modeller hänvisar även till asymmetrisk fasmatning. Systemet är med andra ord byggt för att fungera i den verkliga världen, där laster inte alltid delar upp sig själva prydligt. Men samma verklighet betyder att felsökning måste göras på fasnivå. En platt total siffra kan dölja en skev installation.

Ett bättre sätt att förklara F33 för kunder

Kunder vill vanligtvis inte ha en lektion i felkodsfilosofi. De vill veta om växelriktaren är säker, om systemet är korrekt anslutet och om de uppmanas att byta ut delar i onödan. Det mest användbara svaret är inte att säga att larmet definitivt var rätt eller definitivt fel. Det är för att förklara att en AC-överströmshändelse måste bedömas utifrån den faktiska strömvägen, den faktiska fasbelastningen och det faktiska driftmomentet, inte från en lugn ögonblicksbild tagen efteråt.

Det ger ett bättre servicesamtal. Det visar att utredningen bygger på elektriskt beteende snarare än gissningar. Det undviker också två ytterligheter som båda skadar förtroendet: att avfärda larmet som ett mjukvarufel utan bevis, eller att behandla varje överströmskod som ett bevis på ett hårdvarufel.

I slutändan handlar många F33-diskussioner inte alls om en mystisk inverter. De handlar om gapet mellan aggregerad effekt och fasström, mellan stationära avläsningar och kortlivade händelser, och mellan ett snyggt enkelradsdiagram och hur installationen faktiskt ansluts på plats. Stäng den luckan, och fallet blir vanligtvis mycket lättare att förstå.
